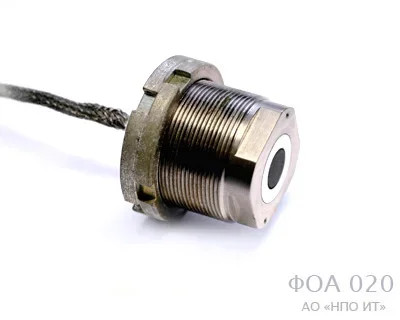

Датчик суммарного теплового потока ФОА 020

Производитель:
Научно-производственное объединение измерительной техники
Подробная информация:

Назначение:
Измерение теплового воздействия на элементы конструкции космических аппаратов как в ходе наземных испытаний, так и на этапе выведения.
Исполнение:
  • ИП изготовлены в микроэлектронном исполнении в виде функционально законченного блока;
  • Имеют 2 канала преобразования: канал измерения сопротивления с диапазоном входных сопротивлений от 130 до 600 Ом и канал измерения напряжения с диапазоном входных напряжений от 0 до 108 мВ.;
  • Канал измерения напряжения обеспечивает автоматическое разбиение диапазона измерения на 4 поддиапазона с адаптивно изменяющимся коэффициентом усиления;
  • ИП обеспечивает подачу на нагреватель теплоприемника постоянного напряжения с величиной силы тока до 100 мА.;
  • ИП обеспечивает необходимую точность измерений при расстоянии от теплоприемника до ИП до 15 метров и передачу результатов измерений на средства регистрации (по кабелю) на расстояние до 500 метров;
  • Выходной сигнал ИП по каналу измерения напряжения представляет собой информацию о номере поддиапазона в виде параллельного двоичного кода (логический «0» 0…0,3 В, логическая «1» – 4,5…5,5 В) и напряжение от 0 до 6 В в зависимости от величины входного сигнала в пределах поддиапазона; по каналу измерения сопротивления – напряжение от 0 до 6 В.;
  • Погрешность измерения напряжения не превышает ± 0,3 мВ (по входу), измерения сопротивления – ± 2,0 Ом.;
  • ИП устанавливается на изделии на специальный кронштейн при помощи 4-х винтов М4-7g.
Технические характеристики:

Диапазон входных сигналов:
по каналу сопротивления, Ом
по каналу напряжений, мВ

130 ÷ 600
0 ÷ 108

Автоматическое разбиение диапазона измерения по каналу
напряжения, мВ
1-й поддиапазон
2-й поддиапазон
3-й поддиапазон
4-й поддиапазон

0 ÷ 4 (± 0,2)
4 (± 0,2) ÷ 12 (± 0,4)
12 (± 0,4) ÷ 36 (± 0,8)
36 (± 0,8) ÷ 108

Напряжение питания, В

27

Ток потребления, не более, мА

60

Выходные аналоговые сигналы, В

0 ÷ 6

Уровень логического «0»/ логической «1», В

(0 ÷ 0,3)/ (4,5 ÷ 5,5)

Максимальная длина кабеля до теплоприемника, м, до

15

Максимальная длина кабеля до регистратора, м, до

500

Предел допускаемых погрешностей:
по каналу измерения напряжения, мВ
по каналу измерения сопротивления, Ом

± 0,3
± 2

Время непрерывной работы/ технический ресурс работы, час

500/1000

Время установления выходного сигнала, не более, с

0,05

Время готовности к работе после подачи напряжения питания, не
более, мин

3

Сопротивление изоляции в нормальных условиях, не менее, МОм

20

Габаритные размеры, мм

88 × 83 × 44

Тип разъемов (соединителей)

Розетка
ОНП–ЖИ-8-42/46 × 8

Масса, не более, кг

0,4
