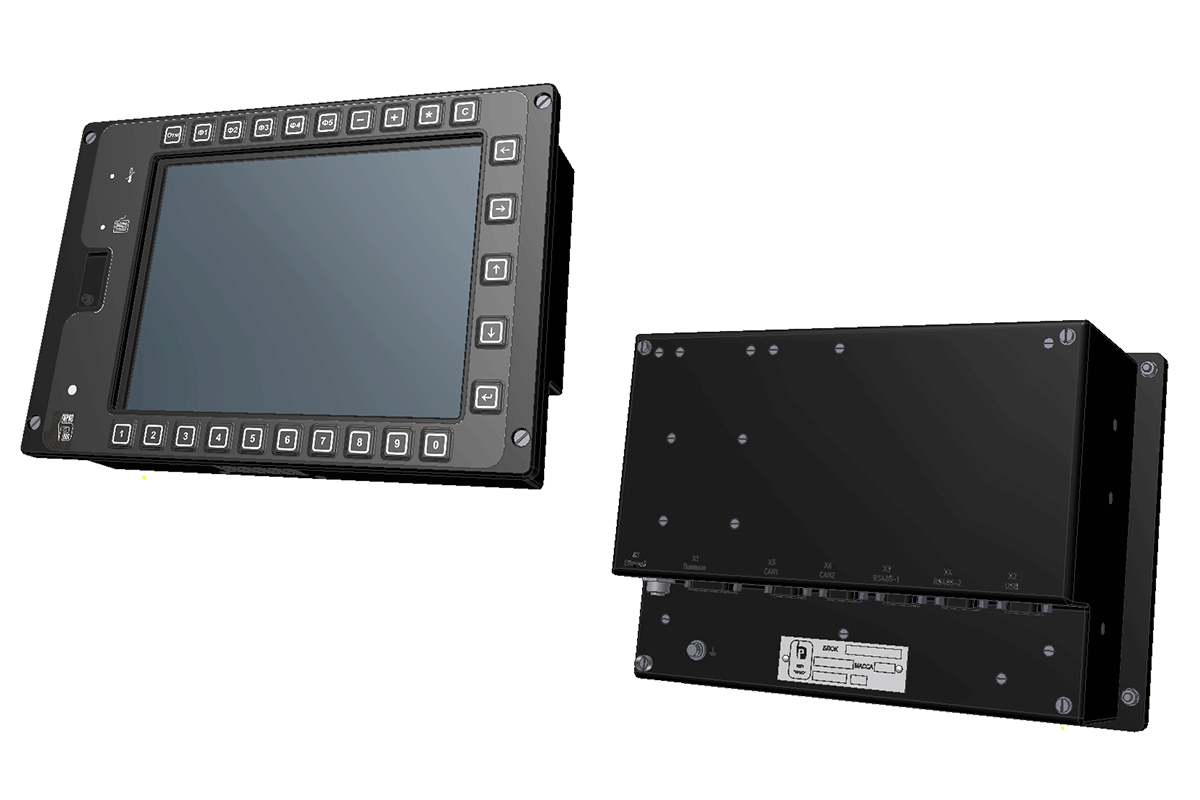

Блок ДМ (1041 ТЯБК.469136.176; 1042 ТЯБК.469136.176-02)
Назначение:
Предназначен для использования в системах контроля и регулирования технологических процессов в качестве устройства управления и отображения информации.
Конкретные функции блока определяются загруженным в него прикладным программным обеспечением. Представляет собой промышленной компьютер с защищенным дисплеем в моноблочном исполнении.
Технические характеристики:
-
Центральный процессор Intel Atom N270;
-
Объем оперативной памяти DDR SDRAM — до 2048 Мбайт;
-
Блок имеет два разъема для подключения карт памяти Compact Flash объемом до 16 Гбайт;
-
Графический ускоритель Intel GMA950 и видеопамять, выделяемой из системной, объемом до 224 Мб.
TFT- дисплеи со следующими характеристиками:
|
Диагональ экрана |
264 мм |
|
Максимальная яркость свечения экрана |
Не менее 360 кд/м² |
|
Контрастность |
600:1 |
|
Углы обзора справа и слева |
Не менее 600 |
|
Угол обзора сверху |
Не менее 550 |
|
Угол обзора снизу |
Не менее 350 |
|
Разрешение экрана |
800×600 точек |
Особенности:
- Яркость подсветки экрана регулируется автоматически в зависимости от уровня освещенности.
Блок имеет следующие стандартные интерфейсы:
- Один порт Ethernet 10/100 Мбит;
- Три порта USB 2.0;
- Один последовательный порт СОМ1 с гальванически изолированным интерфейсом RS232;
- Два последовательных порта COM3 и COM4 с гальванически изолированным интерфейсом RS485;
- Два гальванически изолированных канала интерфейса CAN 2.0B.
Возможности:
-
В блок может быть установлена 1 плата расширения формата PC/104+;
-
Блок оборудован AC’97 совместимым контроллером звука со встроенным усилителем и динамиком;
-
Имеет порт для подключения клавиатуры и мыши с интерфейсом PS/2;
-
Совместим с операционными системами: DOS, Windows NT/CE/XP, QNX, Linux;
-
Блок имеет встроенную клавиатуру, содержащую 25 клавиш;
-
Питание от сети постоянного тока напряжением 40...140В;
-
Мощность, потребляемая блоком — не более 50 Вт.
