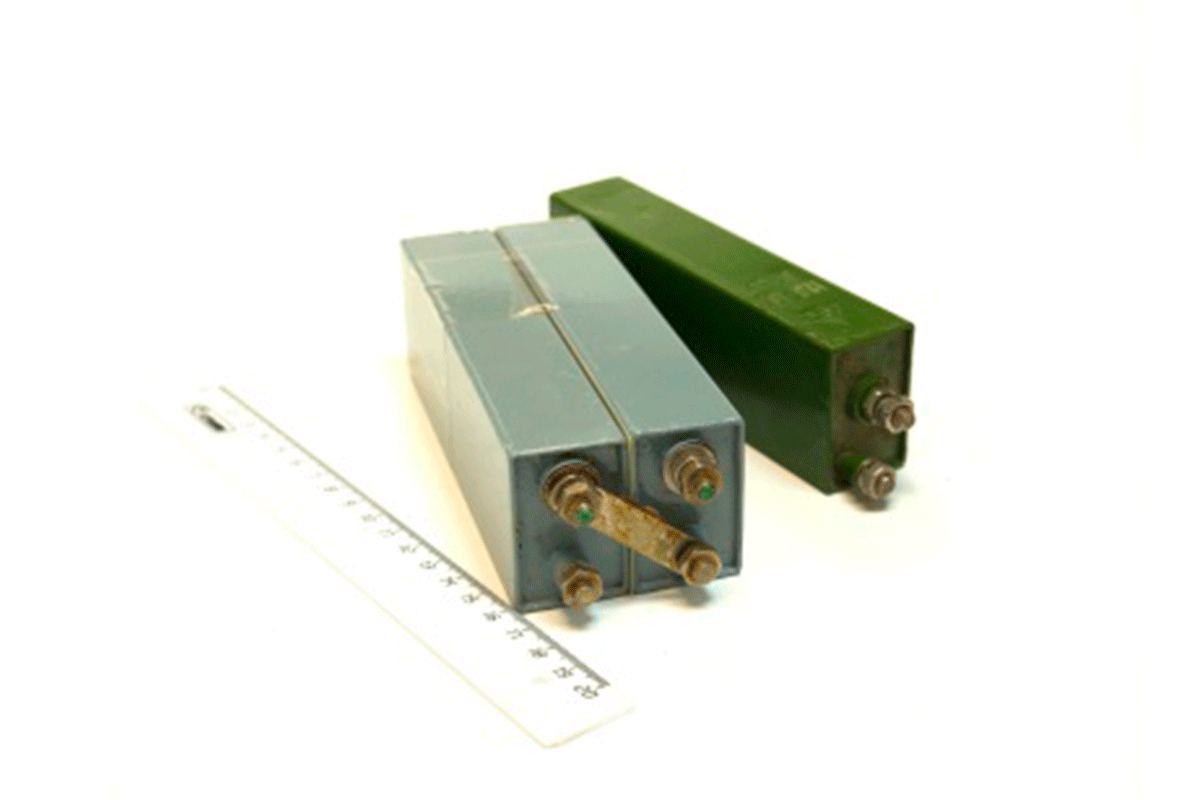

Аккумуляторная батарея 2НКГ-10Д
Назначение:
Аккумуляторная батарея для электроснабжения наземной инфраструктуры.
Конструкция:
- Аккумуляторы состоят из блоков положительных и отрицательных электродов, помещенных в стальной бак;
- Отрицательный вывод аккумуляторов выведен на бак, а положительный – на борн, изолированный от бака;
- В аккумуляторах применены положительные электроды металлокерамической конструкции и отрицательные электроды прессованной конструкции. Сепаратором является полипропиленовый волокнистый материал;
- Активным веществом положительного электрода является гидрат закиси никеля Ni(OH)2, а отрицательного – гидрат окиси кадмия Cd(OH)2;
- В качестве электролита применяется раствор калия гидрата окиси технического плотностью 1,26 г/см3 для НКГ-10Д и 1,22 г/см3 для KCSL-13 с добавкой лития гидроокиси. Донное пространство аккумулятора заполнено активным углем, контактирующим через корпус с блоком отрицательных электродов, что способствует улучшению газопоглощения и снижению давления в аккумуляторе при заряде;
- Батарея состоит из последовательно соединенных между собой стальными перемычками аккумуляторов;
- Для изоляции аккумуляторов друг от друга применены винипластовые прокладки;
- Батареи обернуты липкой полиэтиленовой лентой, которая фиксирует аккумуляторы относительно друг друга до установки батареи в светильник;
- Батареи при работе и хранении не выделяют газ и электролит, работоспособны в любом положении в пространстве.
Технические характеристики:
Наименование изделия |
2НКГ-10Д |
Обозначение технических условий |
ТУ16-529.030-76 |
Номинальная емкость, А.ч. |
10 |
Номинальное напряжение, В |
2,4 |
Габаритные размеры, Длина (L)xШирина(B)xВысота(H), мм |
62х47х165,5 |
Масса, кг |
1,2 |
Режим заряда: |
|
ток, А |
1 |
продолжительность, ч |
15 |
Режим разряда: |
|
ток, А |
1,25 |
продолжительность, ч |
- |
конечное напряжение, В |
2,0 |
Емкость после 28 суток хранения в заряженном состоянии, А.ч. |
6,5 |
Ток подзаряда, mA |
40 |
Рабочий интервал температур, градусов (°С) |
+1 +45 |
