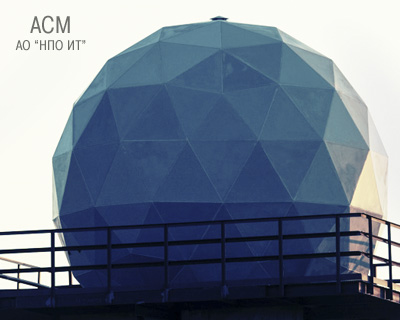

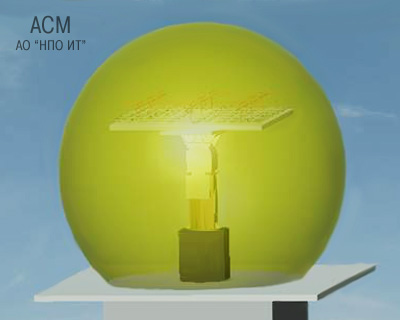

Антенная система АС-М
Назначение:
Антенная система АС-М изготовлена для космодрома «Восточный» и предназначена для приема телеметрической информации от бортовых радиотелеметрических систем в ручном и программном режимах наведения в реальном масштабе времени.
Антенная система АС-М обеспечивает одновременный прием высокочастотных сигналов в диапазонах частот МII, МIII, ДI, ДII горизонтальной и вертикальной поляризации.
Технические характеристики:
Ширина диаграммы направленности по уровню |
В диапазоне частот МII, МIII от 18 до 25 |
Эффективная поверхность (S эфф.) антенного |
4,5 |
Диапазон слежения по АЗ, ° |
±270 |
Диапазон слежения по УМ, ° |
От минус 6 до 186 |
Диапазон скоростей слежения по АЗ и УМ , °/с |
0 ... 20 |
Наведение антенны осуществляется в ручном и в автоматическом (программном) режимах по заранее введенным целеуказаниям |
|
Погрешность наведения по АЗ и УМ не более, ° |
Для ручного режима ±10; |
Ускорение по АЗ и УМ не менее,°/с2 |
10 |
