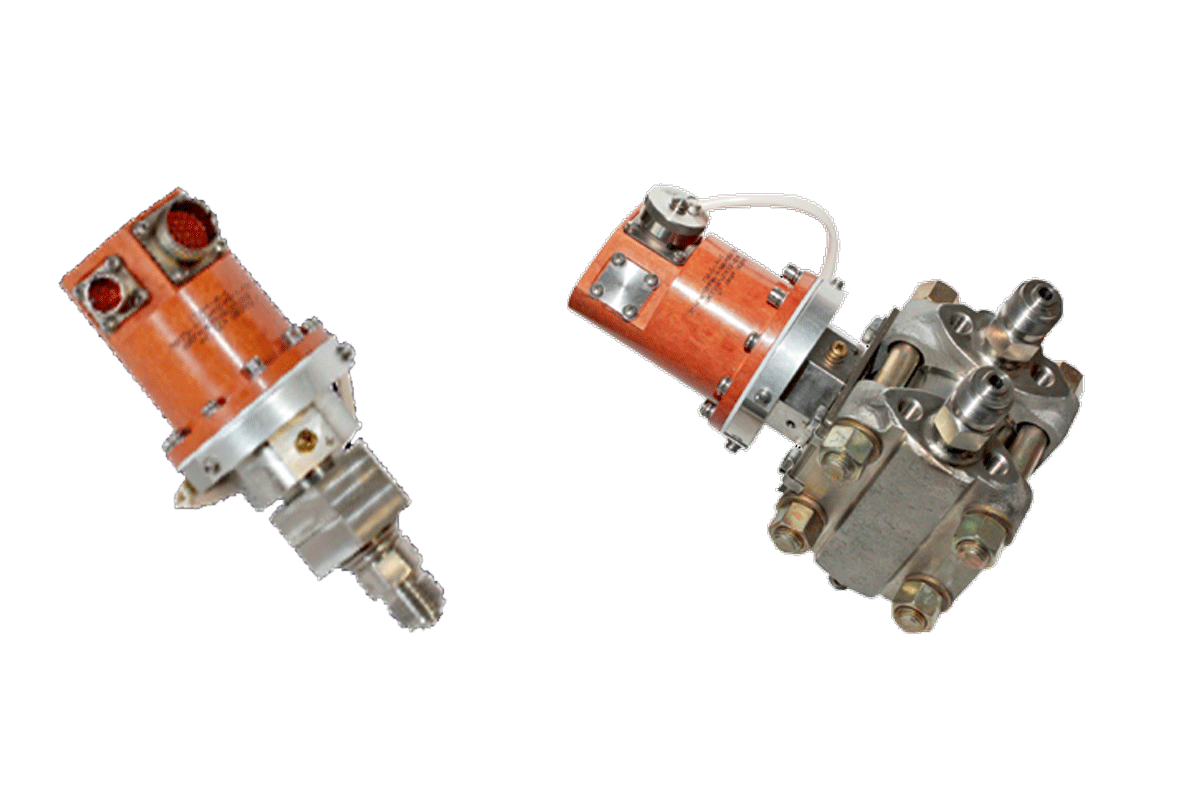

Преобразователи давления - ПДА-А, ПДИ-А, ПДД-А

Производитель:
Научно-производственное объединение автоматики имени академика Н.А. Семихатова
Подробная информация:

Назначение:

Преобразователи давления применяются в системах управления, для измерения абсолютного, избыточного или дифференциального давлений, с подключением к стальным или титановым магистралям, в том числе на подводных, надводных кораблях и судах.

Варианты исполнения и преимущества:

  • Исполнение для измерения абсолютного (ПДА-А), избыточного (ПДИ-А) и дифференциального (ПДД-А) давлений;

  • Унифицированный моноблочный конструктив;

  • Широкий диапазон верхних пределов измерения давления (ВПИ);

  • Способность выдерживать длительные перегрузки до 300% от ВПИ, для ПДД-А допускается перегрузка рабочим избыточным давлением;

  • Различные присоединительные размеры — метрическая резьба, «под сварку»;

  • Исполнение с одним или двумя соединителями (электропитание по отдельному кабелю);

  • Гальваническая изоляция выходных цепей от цепи электропитания корпуса;

  • Цифровой выходной сигнал (RS-485);

  • Аналоговые выходные сигналы — от 0 до 10 В или от 4 до 20 мА (2-х или 4-х проводная схема);

  • Релейный выходной сигнал (сигнализатор давления) — один канал или два независимых канала, срабатывание на повышение (понижение) давления, регулируемый гистерезис срабатывания;

  • Госреестр СИ 61390–15;

  • Предел основной допускаемой приведенной (к ВПИ) погрешности, не более 0,25% или 0,5% (в зависимости от исполнения);

  • Межповерочный интервал 2,5 года;

  • Диагностирование неисправностей, контроль стыковки соединителей;

  • Автоматическая защита с самовосстановлением от перегрузок и замыканий по электрическим цепям;

  • Соответствие современным требованиям по электромагнитной совместимости и помехозащищенности, защита от импульсных воздействий (МИП, НИП).

Технические характеристики:

Абсолютное давление, ВПИ, атм (МПа): 0,4-600 (40-60)
Избыточное давление, ВПИ, атм (МПа): 1-600 (100-60)
Дифференциальное давление (разность давлений, перепад давлений), ВПИ, атм (МПа): 0,006-40 (0,63-4)
Рабочее избыточное, атм (МПа): До 160 (до 15,7)
Присоединение к магистрали давления: М22, М24, М27,
4-20мА, оМ, не более: 900
0-10 В: От 600 Ом до 100 кОм
Рабочий диапазон температуры окружающего воздуха, градусов Цельсия: От -10 до +80
Диапазон напряжения электропитания, постоянный ток, В: 16-32
Rs-485, предел основной приведенной погрешности, % : +- 0,25
RS-485, суммарная погрешность в рабочем диапазоне температуры окружающего воздуха, в %: +-0,5
4-20 мА, предел основной приведенной погрешности, %: +-0,5
0-10 В, предел основной приведенной погрешности, %: +-0,5
Релейный (сигнализатор давления), %: +-0,5
