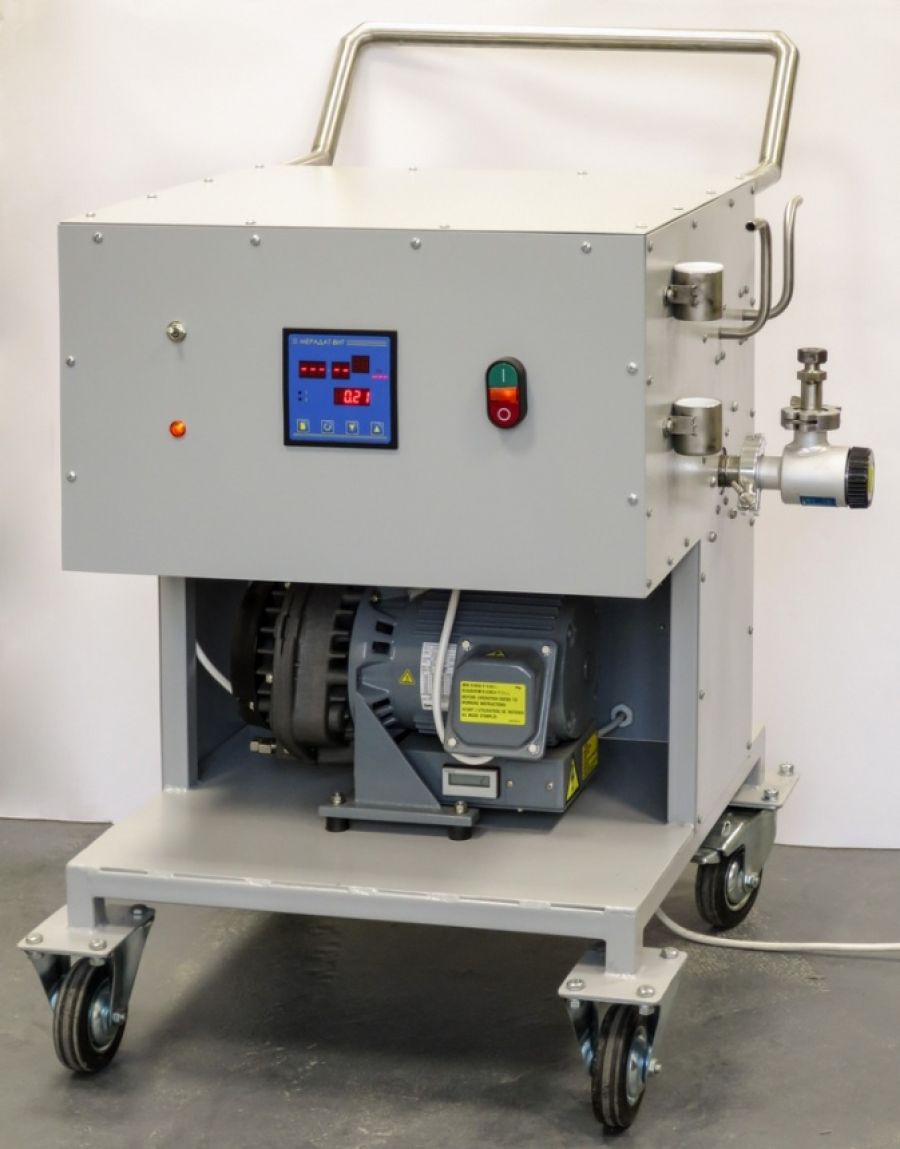

Блок вакуумирования БВ-1
Назначение:
Блок вакуумирования предназначен для вакуумирование емкостей и магистралей объемом до 1,2 м3 до остаточного давления (1,5...3,7)•10-2 мм рт.ст.
Описание:
-
Блок позволяет измерять, регистрировать и выводить на цифровую панель остаточное вакуумметрическое давление в откачиваемых объектах в диапазоне от 10-3 мм рт.ст. до 75 мм рт.ст. (0,2 мм рт. ст.);
-
Блок выпускается в двух исполнениях;
-
Блок изготовлен в климатическом исполнении УХЛ категории размещения 4 по ГОСТ 15150 и предназначен для эксплуатации при температуре воздуха от 10°С до 35°С и относительной влажности воздуха от 65 до 80 %;
-
Блок может быть использован для испытаний на герметичность в качестве откачного устройства для течеискателя ТП-3;
-
Габариты блока позволяют размещать на верхней столешнице масс-спектрометрический течеискатель ТИ1-50;
- Комплектация блока может быть изменена по согласованию с заказчиком.
Технические характеристики:
|
Наименование параметра |
Значение параметра |
|
|
Исполнение блока |
I |
II |
|
Модель насоса |
Насос спиральный форвакуумный IЗР-90-S-V |
Насос вакуумный пластинчато-роторный НВР-4.5Д |
|
Тип насоса |
Сухой |
Масляный |
|
Скорость откачки насоса, л/с |
1,5 |
1,25 |
|
Предельное остаточное давление, достигаемое насососом, кПа (мм рт. ст.), не более |
4,9*10-3 (3,7*10-2) |
1,99*10-3 (1,5*10-2) |
|
Электропитание блока: |
||
|
Напряжение, В: |
220 |
380 |
|
Частота, Гц |
50 |
50 |
|
Мощность, кВт |
0,2 |
0,4 |
|
Габаритные размеры (В Ш Г), м, не более: |
0,86x0,67x0,7 |
0,86x0,67x0,7 |
|
Масса, кг, не более |
53,0 |
54,0 |
