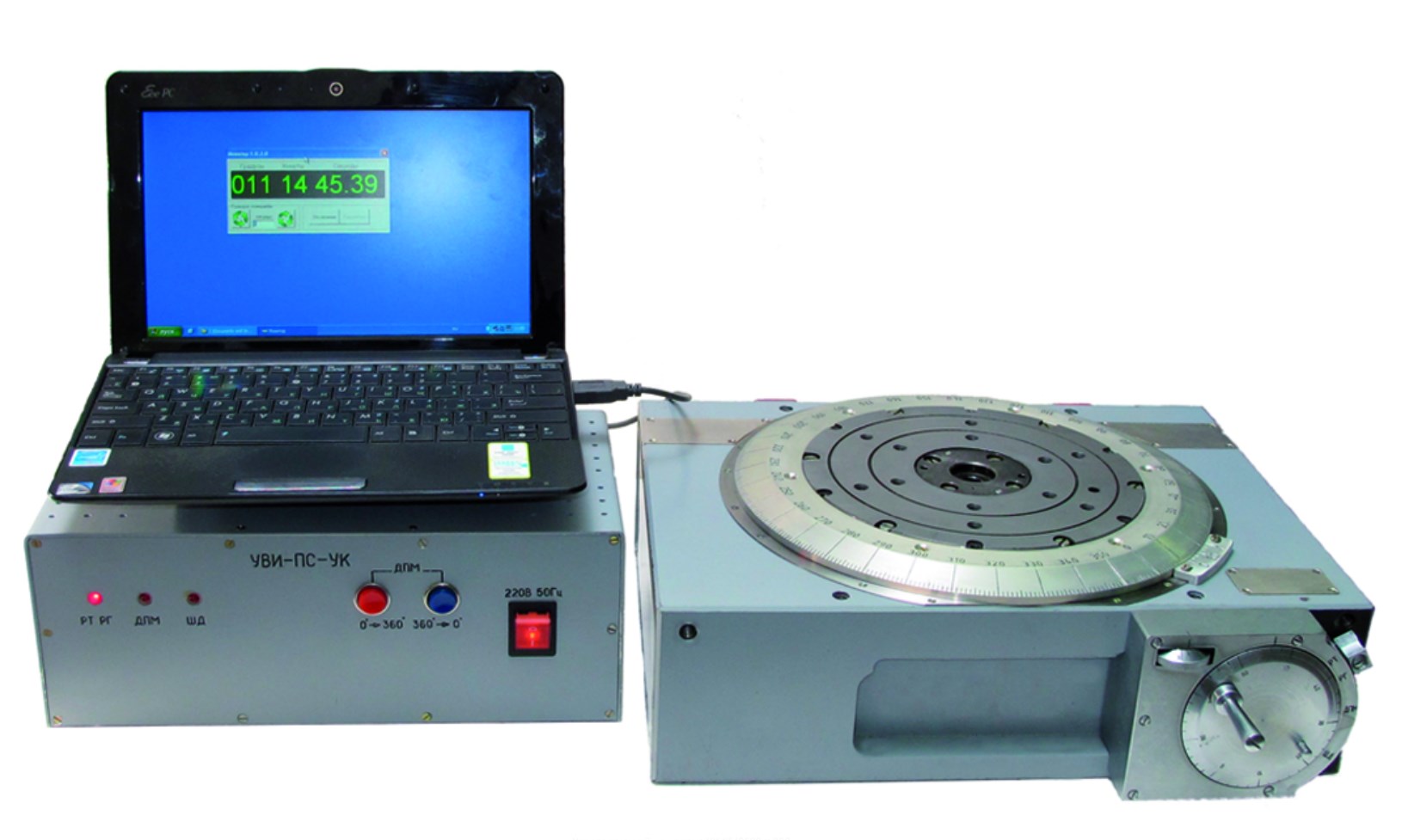

Углозадающий комплекс (УК)

Производитель:
Научно-производственный центр автоматики и приборостроения имени академика Н.А. Пилюгина
Подробная информация:
Назначение:
Углозадающий комплекс (УК) предназначен для задания и измерения точного углового положения при контроле, поверке и аттестации преобразователей угла и акселерометров командных приборов систем управления, а также при поверке фотошаблонов, кодовых шкал, растров, многогранных угловых мер (призм), лимбов и т.п.
Описание:
Конструкция УК предусматривает возможность работы как при вертикальной оси вращения, так и при горизонтальной. Комплекс оснащён приводом задания угла, работающем в ручном и в автоматическом режиме. Информация об измеряемом угле поступает из высокоточного цифрового позиционного двухканального преобразователя угла собственной разработки. Электронный блок УК имеет интерфейс сопряжения с персональной ЭВМ. УК имеет режим автономной (без использования дополнительных средств измерения) автоматической калибровки, проведение которой возможно при эксплуатации, что позволяет добиться минимальной погрешности измерения при текущих климатических условиях. УК прошёл испытания с целью утверждения типа средства измерения и занесён в госреестр средств измерений (свидетельство RU.C.27.010.A №56530).
Технические характеристики:

Диапазон измеряемых углов, °C

± (пхЗбО)

Допустимый угол поворота планшайбы

Не ограничен

Погрешность измерения углов, не более

±0,5

Разрешающая способность

0,013

Флуктуация измеряемого угла при неподвижной оси вращения, не более

0,013

Частота обновления информации, Гц

14,8

Погрешность позиционирования, не более

-в автоматическом режиме

±2,5

-в ручном режиме

±0,05

Максимальная скорость разворота, °/с

20

Масса:

-электромеханического прибора, кг

40

-электронного прибора, кг

5

Габаритные размеры:

-электромеханического устройства, мм

363x267x116

-электронного блока, мм

300x160x110

Максимальная нагрузка на ось поворотного стола, кг, не более

-при вертикальном положении оси вращения

65

-при горизонтальном положении оси вращения

10
