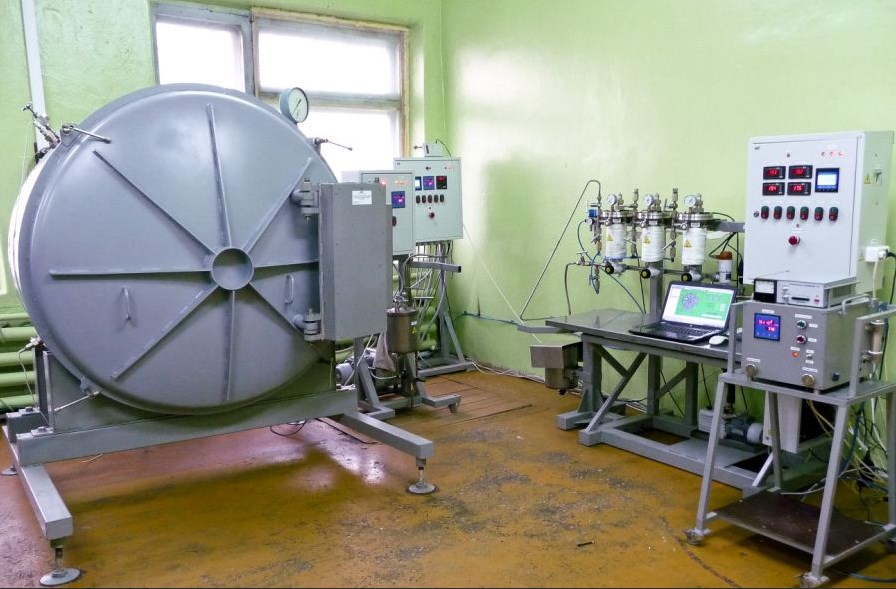

Установка контроля герметичности тепловых контуров по регистрации проникающих паров теплоносителей ЛЗ-ТК-2, аммиак и др.
Назначение:
Установка предназначена для проведения испытаний на герметичность сборочных единиц (тепловых труб, термоплат и т.п.) тепловых контуров систем терморегулирования (СТР) по регистрации проникающих паров теплоносителей при изготовлении и заключительных испытаниях на герметичность.
Описание:
Контроль проводится криогенно-вакуумным методом по накоплению при атмосферном давлении:
-
Теплоноситель ЛЗ-ТК-2 (ТУ 38.101388-79);
-
Жидкий аммиак (ГОСТ 6221-90).
Технические характеристики:
|
Габариты рабочей камеры, м
|
1,4 0,89 |
|
Рабочий объем вакуумной камеры, м3 |
1,5 |
|
Рабочая температура в испытательной камере, оС, не более |
50 |
|
Чувствительность контроля, г/с, не хуже: при контроле суммарной герметичности при контроле локальной герметичности |
10-7…10-8 10-9 |
|
Погрешность оценки величины негерметичности, не более |
± 60% |
|
Количество жидкого азота, заливаемого в ловушку, м3 |
0,005 |
|
Питание, В´Гц |
380´50 |
|
Установленная мощность, кВт |
7 |
|
Габариты установки, мм |
2550´6500´1780 |
|
Масса установки, кг |
500 |
|
Гарантийный срок эксплуатации, мес. |
12 |
|
Общий ресурс, лет, не менее |
10 |
