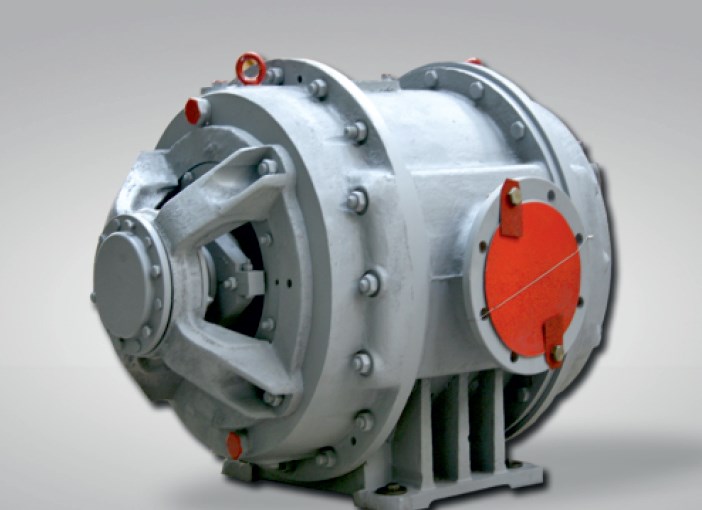

Компрессор жидкостно-кольцевой
Назначение:
Компрессор предназначен для эксплуатации в макроклиматических районах с умеренным и холодным климатом — климатическое исполнение УХЛ, категория размещения — 3 по ГОСТ 15150–69.
Особенности:
Компрессор изготавливается в общепромышленном исполнении или для установки во взрывопожароопасных производствах классов В-1а, В-1б, В-1г, П-I в соответствии с «Правилами устройства электроустановок (ПУЭ)» и для перекачивания жидкостей, пары которых образуют взрывоопасные смеси с воздухом категории II В. по ГОСТ Р 51330.11–99 и группам Т1, Т2, Т3, Т4 по ГОСТ Р 51330.5–99, в зонах сейсмически стабильных.
Область применения:
Высокотехнологичная, простая и ремонтопригодная конструкция компрессора, а также использование современных уплотнительных материалов и высокое качество изготовления обеспечивают бесперебойную работу технологических линий по откачке, осушке и подачи хлора на металлургических, химических и др. предприятиях.
Описание конструкции:
Компрессор конструктивно состоит из корпуса с овальной рабочей поверхностью, образующей статор, и ротора, состоящего из двух рабочих колес, установленных на валу. С двух сторон к ротору установлены конуса со всасывающими и нагнетательными окнами, которые соединены внутренними каналами через боковые стенки с всасывающим и нагнетательм патрубками компрессора. Для герметизации всасывающих и нагнетательных полостей от окружающей среды применяется сальниковое употнение. Для уплотнения стыков используются неметаллические кислотостойкие прокладки.
Технические характеристики:
Наименование параметра |
Значение параметра |
Производительность, м3/ч |
1800 |
Давление на нагнетании, максимальное |
1,5 |
Синхронная частота вращения, об/мин |
735 |
Мощность электродвигателя, кВт |
200 |
Рабочая жидкость |
Серная кислота с концентрацией 92,5 – 96 % |
