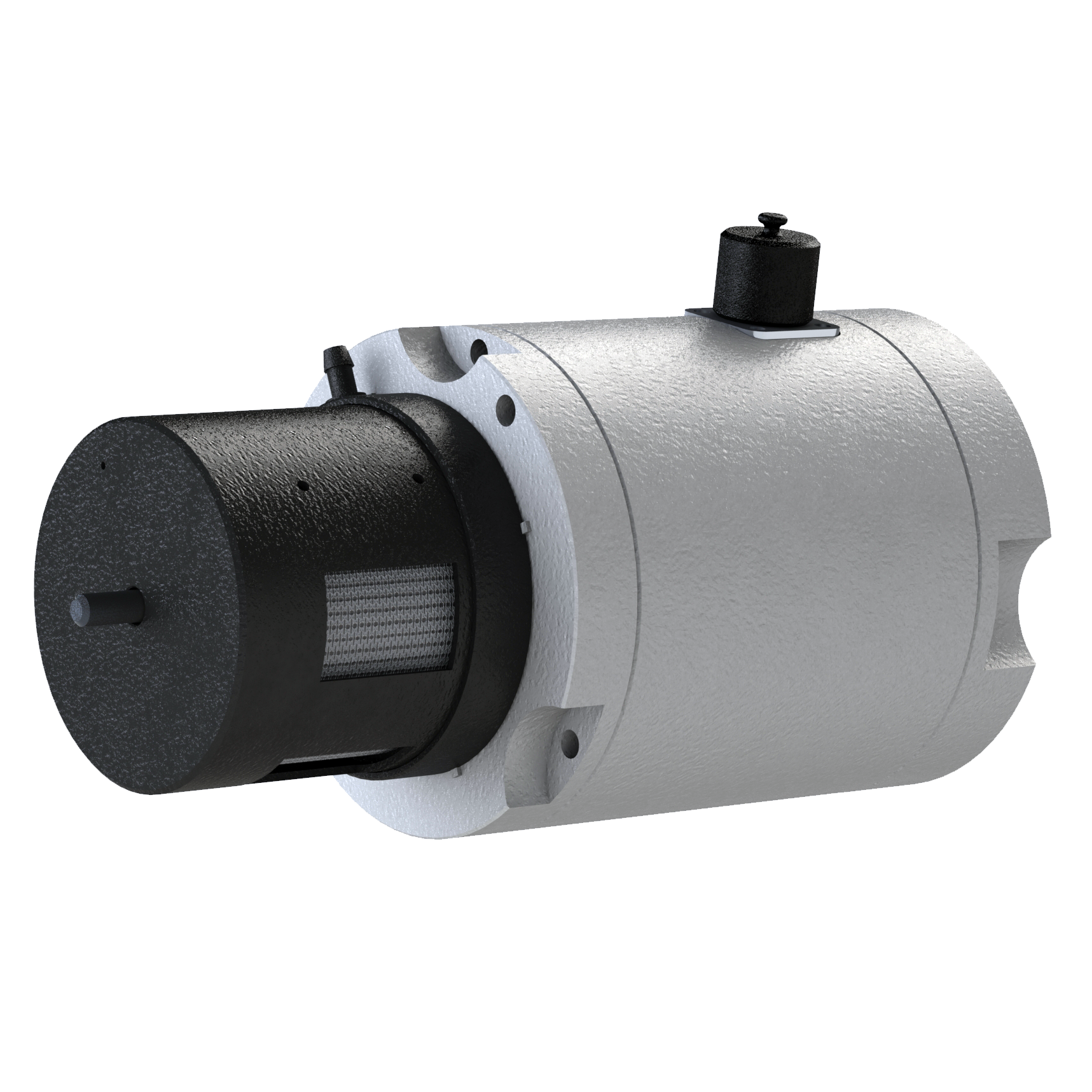

Газоанализатор оптический
Назначение:
Стационарный оптический газоанализатор предназначен для измерения довзрывоопасных концентраций метана, пропана, бутана, изобутана, пентана, циклопентана, гексана, циклогексана, гептана, пропилена, этана, этилена, паров метилового, этилового, изопропиленового спиртов, толуола, пара-ксилола, орто-ксилола, бензола, этилбензола, ацетона, метилтретбутилового эфира и паров нефтепродуктов, сигнализации при превышении концентрации заданного уровня.
Область применения:
- Может устанавливаться непосредственно во взрывоопасной зоне и предназначены для использования на таких промышленных объектах эксплуатации, как:
- Нефтепроводы и газопроводы, компрессорные станции и тп.;
- Нефтяные платформы, наливные эстакады;
- Газовые турбины, газоперекачивающие агрегаты и оборудование;
- Предприятия по производству и хранению сжиженного природного и нефтяного газа;
- Нефтехимические и тепловые электростанции;
- Нефтяные и газовые бойлеры и печи, котельные и т.п.;
- Технологическое оборудование (замкнутого цикла продуктов переработки нефти и газа)
- Опасных объектов нефтеперерабатывающей и нефтехимической промышленности и т.д.;
- Транспортные предприятия (включая аэропорты и метро), самолетные ангары и др.;
- Морские платформы, танкеры по перевозке нефти, торговый флот и ВМФ (включая АПЛ).
Работа газоанализатора основана на селективном поглощении молекулами углеводородов инфракрасного излучения и заключается в измерении измерения интенсивности инфракрасного излучения после прохождения им среды с тестируемым газом. Для уменьшения влияния паров воды, загрязнения оптики, пыли и изменения параметров оптических элементов используется оптическая схема с изменением поглощения на рабочей и опорных длинах волн.
Газоанализатор состоит из оптико-электронного и вводного отсеков, имеющих общую взрывонепроницаемую оболочку. В оптико-электронном отсеке находятся источники и приемники излучения, электронная схема. ИК- излучение от источников излучения через прозрачное окно попадает в пространство, в котором находится анализируется газовая смесь и отразившись от зеркала, через тоже самое окно возвращается в герметичный корпус и попадает на фотоприемник. Электрические сигналы с выхода фотоприемников поступают на электронную схему где усиливаются, обрабатываются и преобразуются в унифицированный соответствующий диапазону измеряемых концентраций газов 0...100% НКПР электрический и цифровой сигналы.
Технические характеристики:
|
Диапазоны измерений НКПР %: |
От 0 до 100 |
|
Защита от внешних воздействий, не менее: |
IP66 |
|
Взрывозащищенность, не менее: |
1ExdibIICT4Gb |
|
Выходные сигналы: |
Аналоговый токовый выход от 4 до 20 мА, цифровой сигнал по RS-485 с протоколом ModBus, цифровой сигнал по HART- интерфейсу, |
|
Напряжение питания (от источника постоянного тока), В: |
Номинальное -24, Диапазон от 18 до 32 |
|
Потребляемая мощность, Вт: |
Не более 4,5; 5,5 ( в режиме подогрева) |
|
Пределы допускаемой основной погрешности НКПР,%: |
+- 0,5 |
|
Время установления выходных аналогового и цифрового сигналов по уровню 0,5Т (0,5) градусов Цельсия: |
10 |
|
Время установления выходных аналогового и цифрового сигналов по уровню 0,9Т (0,9) градус Цельсия: |
20 |
|
Время прогрева газоанализатора, мин, не более: |
10 |
|
Средняя наработка на отказ, ч не менее: |
35000 |
|
Средний срок службы лет, не менее: |
10 |
|
Масса без кронштейна, кг, не более: |
1,7 |
|
Габаритные размеры (Д*Ш*В), мм, не более: |
200*100*160 |
|
Окружающая температура, градус Цельсия: |
От -60 до +85 |
|
Относительная влажность, %: |
95 ( при температуре воздуха 35 градусов Цельсия) |
|
Атмосферное давление, кПа: |
От 84 до 106,7 |
|
Диапазон температур для транспортировки газоанализатора, градус Цельсия: |
От -50 до +50 |
