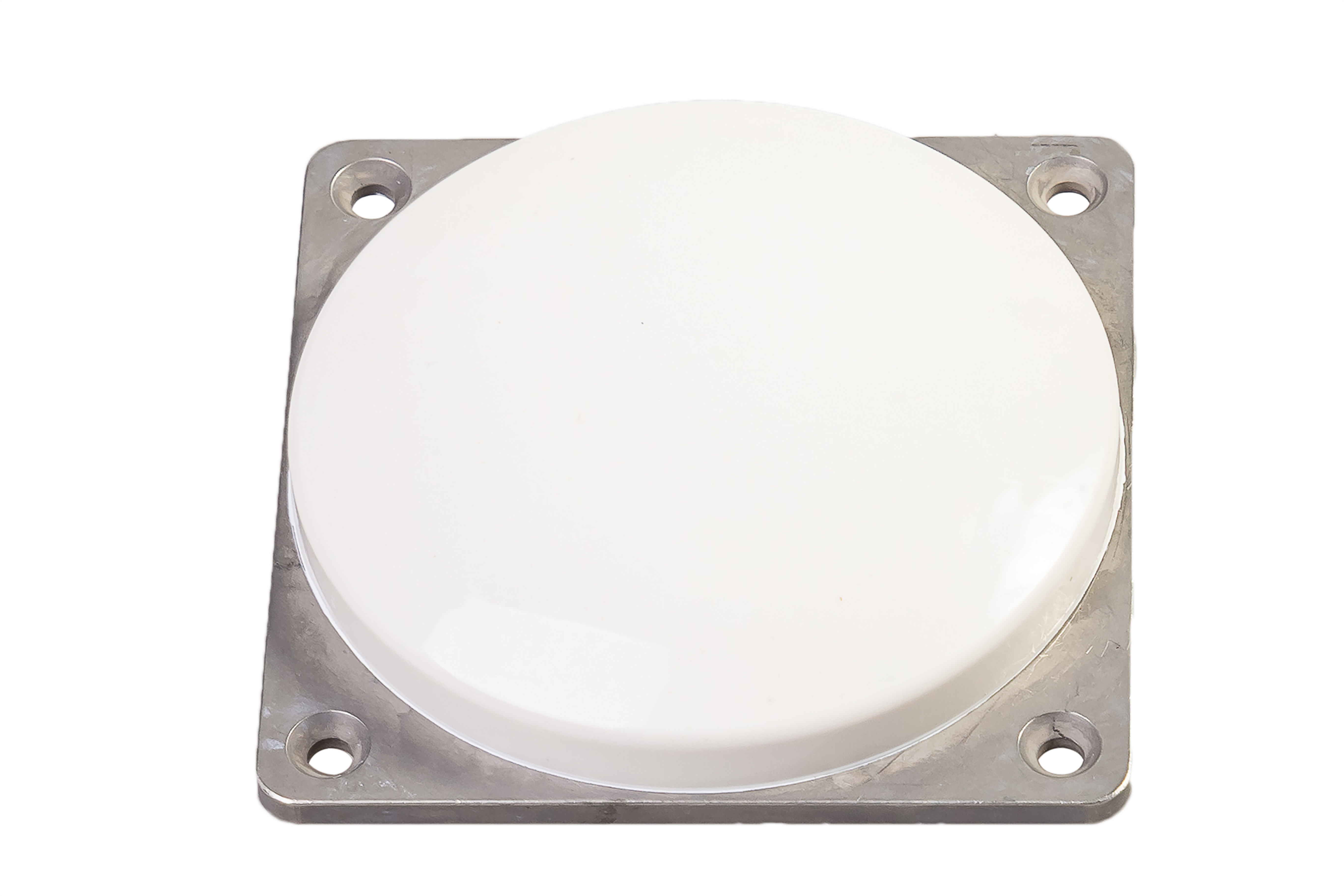

Антенный модуль АСНБ-1
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
Тип антенны |
Микрополосковый двухдиапазонный активный антенный модуль |
|
Диапазон частот, ГГц |
L1 1,571 – 1,610 |
|
КСВН выхода: |
L1: ≤ 2,0; L2 ≤ 3,0 |
|
Коэффициент усиления при θ=0°, дБ |
L1: ≥ 30; L2: ≥ 30 |
|
Коэффициент эллиптичности, дБ |
При θ=0° ≤ 3,0 |
|
Коэффициент шума МШУ, дБ |
< 4,0 |
|
Выходная мощность при компрессии усиления 1 дБ |
Не менее 10 дБ |
|
Напряжение питания, В* |
+5,0±(0,5) |
|
Потребляемый ток, мА |
≤100 |
|
Диапазон рабочих температур |
От – 60 °С до + 55°С |
|
Условия эксплуатации |
Группа 4.9.1 по ГОСТ РВ 20.39.304-98 |
|
Помехоустойчивость |
По КТ-34-01 |
|
Габариты, мм |
90 × 90 × 32,5 |
|
Масса, кг |
0,17 |
|
Разъём |
СР-50-751 ФВ |
|
Тип крепления |
4 винта М4 |
|
Область применения |
Бортовой двухдиапазонный навигационный приемник ГЛОНАСС/GPS (ракетная техника) |
* - питание подводится по центральной жиле кабеля.
