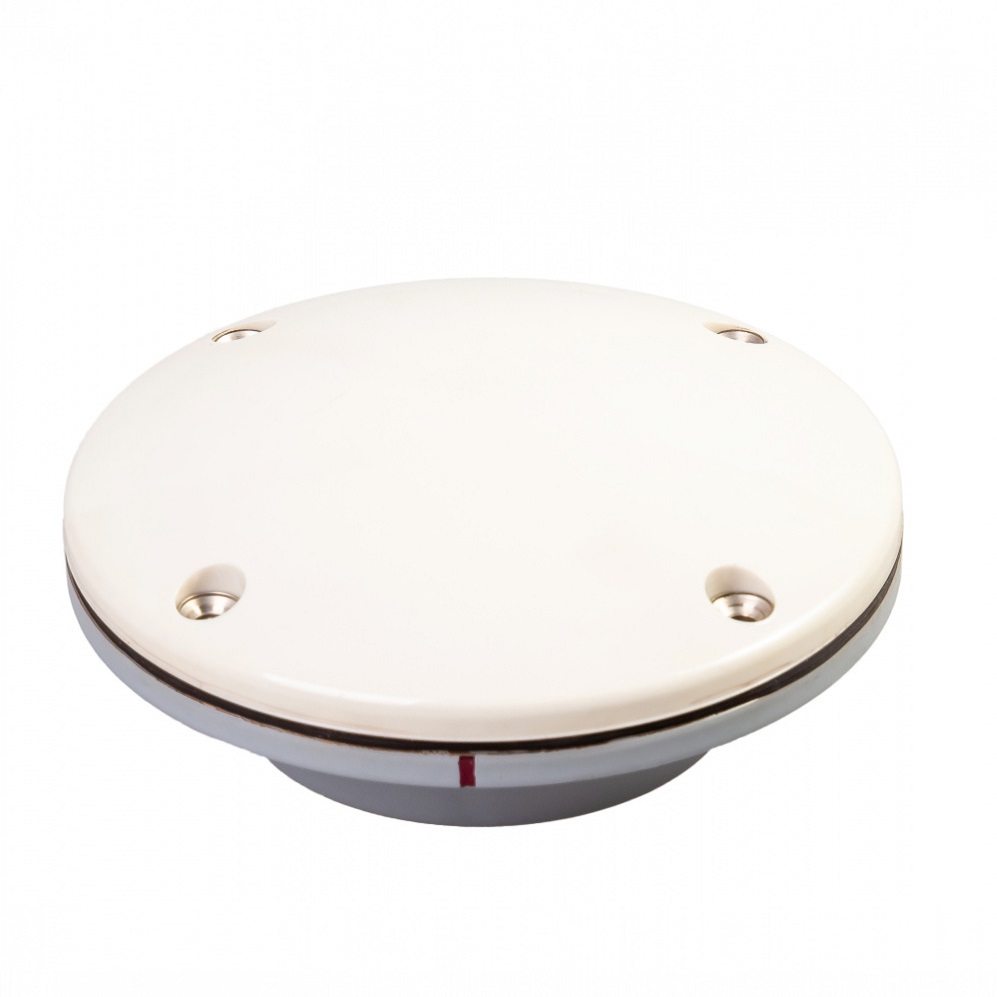

Антенный модуль АА2-ККС
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
КСВн выхода в диапазоне частот |
≤ 1,7 |
|
Коэффициент усиления при θ=0°, дБ |
33 |
|
Коэффициент эллиптичности в max диаграммы направленности, дБ |
6 |
|
Стабильность фазовых центров, мм |
Не хуже 5 мм |
|
Коэффициент шума МШУ, дБ |
1,7 |
|
Выходная мощность при компрессии усиления 1 дБ |
Не менее 75 дБм |
|
Напряжение питания, В* |
+5 (±0,5) |
|
Потребляемый ток, мА |
≤ 100 |
|
Диапазон рабочих температур |
От – 50 °С до + 55 °С |
|
Условия эксплуатации |
1.1, 1.7 ГОСТ РВ20.39.304 |
|
Габариты, мм |
Ø 140 х 55 |
|
Масса, кг |
Не более 0,7 |
|
Разъём |
СР-50-154ФВ |
|
Тип крепления |
4 винта М5 по периметру, 1 винт М16 х 1,5 по центру |
|
Область применения |
Стационарный и возимый двухдиапазонный навигационный приемник GPS/ГЛОНАСС с фазовой обработкой сигнала |
* - питание подводится по центральной жиле.
