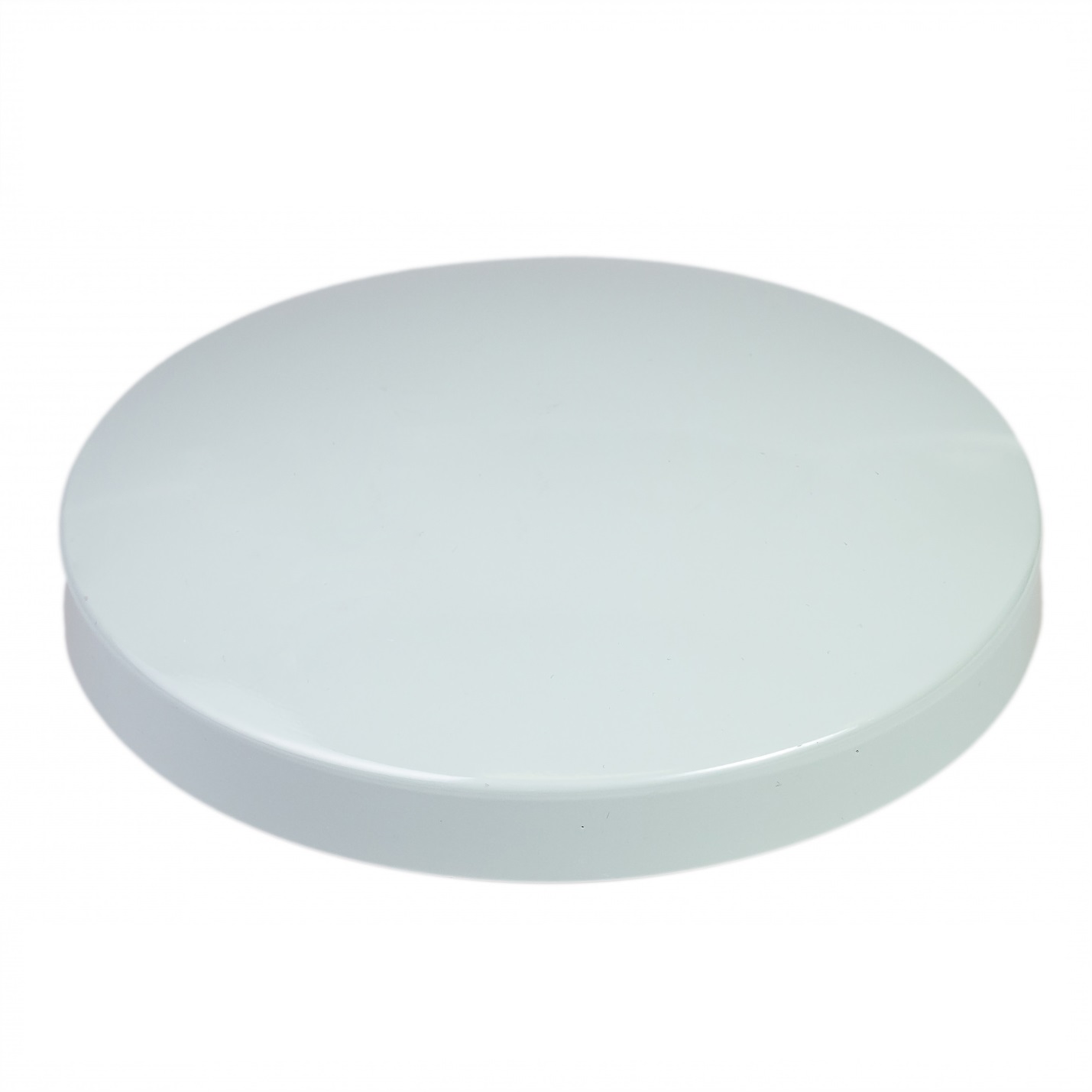

Антенный модуль АСНГ-3
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
КСВн выхода в рабочих диапазонах частот |
≤ 2 |
|
Коэффициент усиления, при θ=0°, дБ |
≥35 в диапазоне L1 ≥33 в диапазоне L2 |
|
Коэффициент эллиптичности, дБ |
θ=0° ≤ 3,0 θ<40° ≤ 6 |
|
Стабильность фазового центра, мм |
2,0 |
|
Уровень подавления обратного излучения, дБ |
- 35 в диапазоне L1 - 30 в диапазоне L2 |
|
Коэффициент шума МШУ, дБ |
≤ 3 |
|
Выходная мощность при компрессии усиления 1 дБ |
Не менее 10 дБм |
|
Напряжение питания, В* |
3,0±0,3 (5,0±0,5) |
|
Потребляемый ток, мА |
≤ 100(≤ 120) |
|
Диапазон рабочих температур |
От – 50 °С до + 55 °С |
|
Условия эксплуатации |
Группы 1.1, 1.7 по ГОСТ РВ 20.39.304-98 |
|
Габариты, мм |
Ø 178 × 92 |
|
Масса, кг |
≤ 2,3 |
|
Разъём |
СРГ-50-884 ФВ |
|
Тип крепления |
1 винт 5/8” в центре, 4 винта М6 на Ø 108мм |
|
Область применения |
В составе геодезической аппаратуры GPS/ГЛОНАСС |
