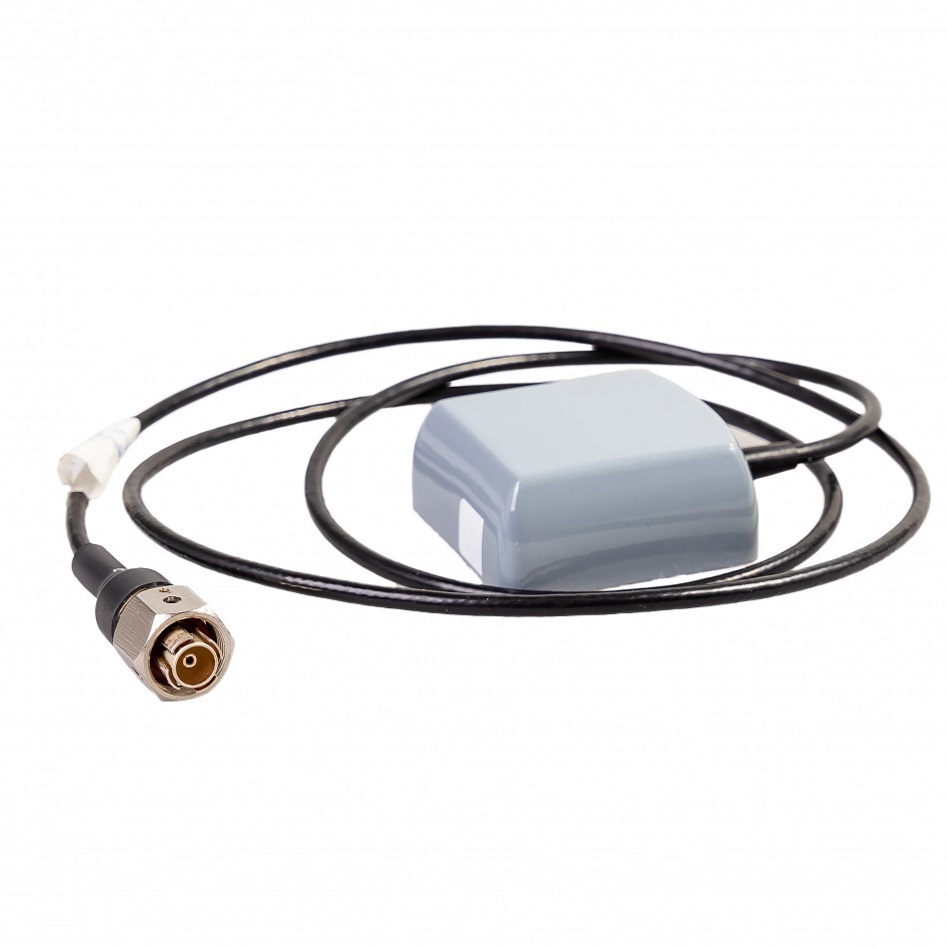

Антенный модуль АСНК-1
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
КСВн выхода в диапазоне частот |
≤ 2 |
|
Коэффициент усиления при θ=0 °, дБ* |
≥ 25,0 |
|
Коэффициент эллиптичности при θ=0 °, дБ |
≤ 5 |
|
Коэффициент шума МШУ, дБ |
≤ 2,0 |
|
Выходная мощность при компрессии усиления 1 дБ |
Не менее 10 мВт |
|
Напряжение питания, В** |
+3,3±0,3 +5,5 (±0,5) |
|
Потребляемый ток, мА |
≤ 30 |
|
Диапазон рабочих температур |
От – 50 ºС до + 55 ºС |
|
Условия эксплуатации |
Группа 1.10 по ГОСТ РВ 20.39.304-98 |
|
Габариты, мм |
47,5 × 44 × 19 |
|
Масса, кг |
0,15 |
|
Разъём |
SMA, MMCX, SMB, MCX (по выбору) |
|
Кабель |
RG-174 (L= 1,2÷15 м) |
|
Тип крепления |
Магнитное |
|
Область применения |
Носимый, возимый приемник ГЛОНАСС/GPS |
**- питание подводится по центральной жиле кабеля.
