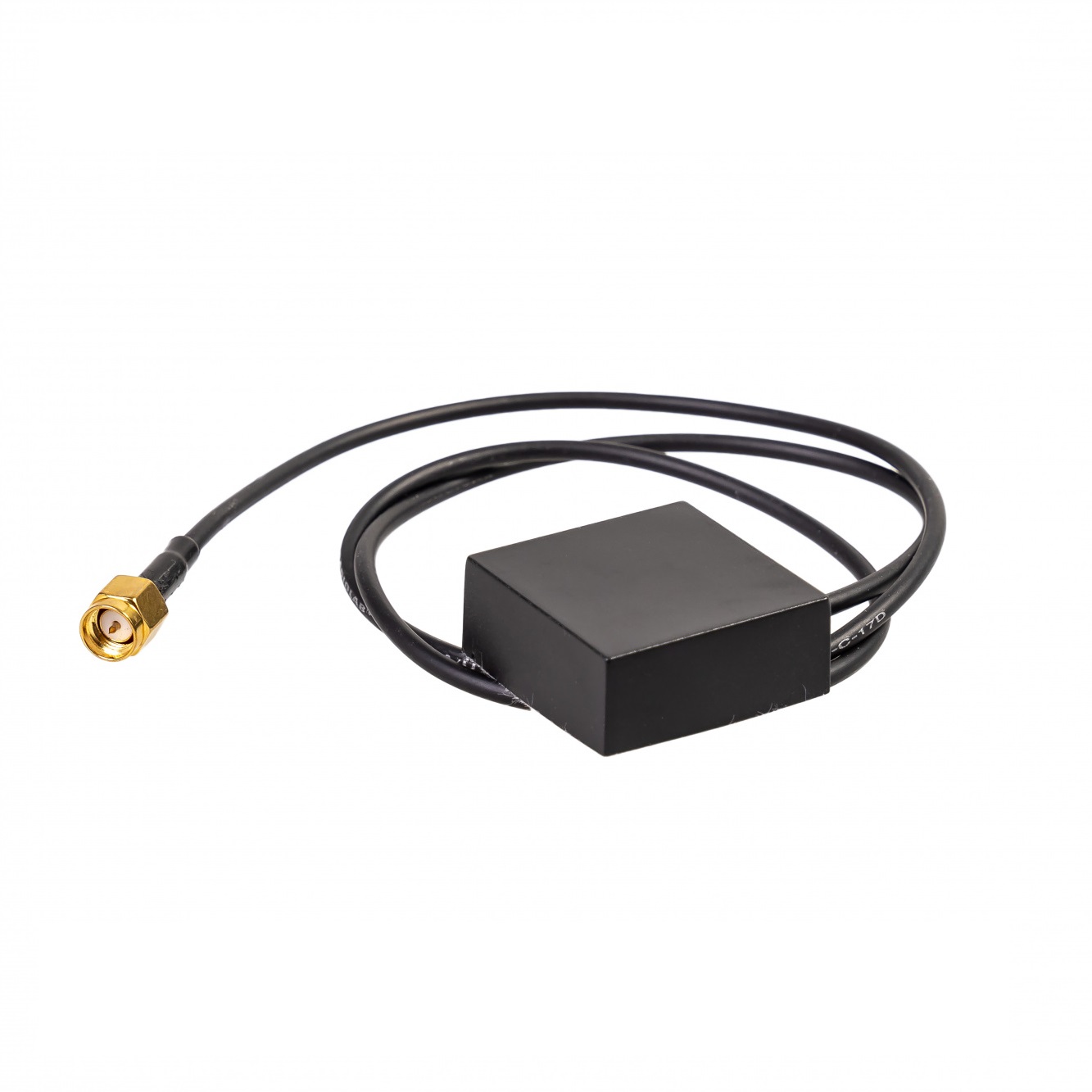

Антенный модуль АСНК-3
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
КСВн выхода в диапазоне частот |
≤ 2 |
|
Коэффициент усиления при θ=0 °, дБ* |
≥ 25,0 |
|
Коэффициент эллиптичности при θ=0 °, дБ |
≤ 6,0 |
|
Коэффициент шума МШУ, дБ |
≤ 2,0 |
|
Выходная мощность при компрессии усиления 1 дБ |
Не менее 10 мВт |
|
Напряжение питания, В** |
От 3,3 до 5,0 |
|
Потребляемый ток, мА |
≤ 30,0 |
|
Диапазон рабочих температур |
От – 40 ºС до + 55 ºС |
|
Условия эксплуатации |
Группа 1.10 по ГОСТ РВ 20.39.304-98 |
|
Габариты, мм |
30 × 30 × 12 |
|
Масса, кг |
0,05 |
|
Кабель |
RG-174 (L= 4,0 м) |
|
Разъём |
SMA |
|
Тип крепления |
Магнитное |
|
Область применения |
Носимый приемник ГЛОНАСС/GPS |
* - для кабеля длиной 4,0 м;
** - питание подводится по центральной жиле кабеля.
