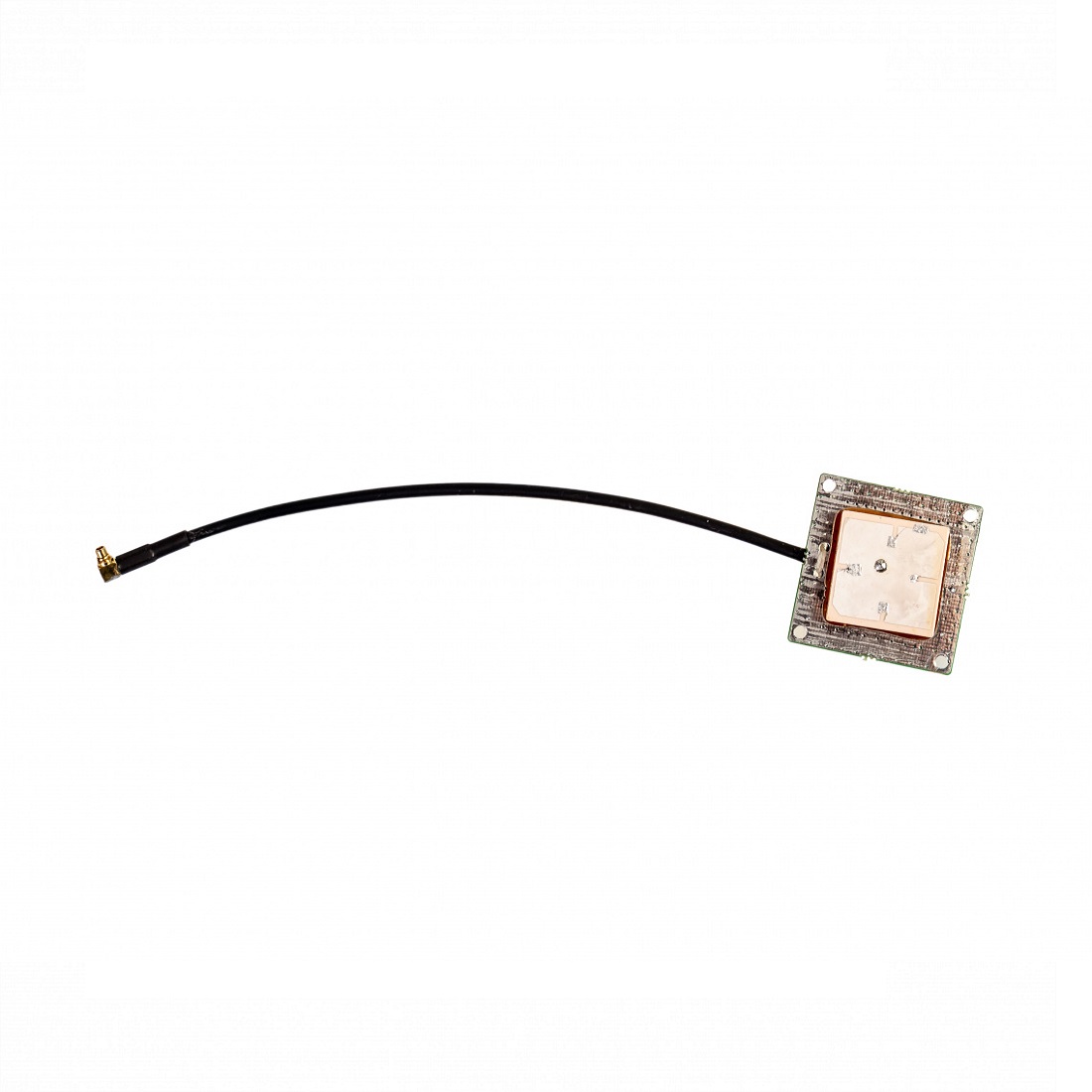

Антенный модуль АСНП-2
Назначение:
Устройство предназначено для использования в аварийно-спасательных радиомаяках и радиобуях системы COSPAS-SARSAT.
Технические характеристики:
|
Тип антенны |
Микрополосковый активный антенный модуль |
|
Диапазон частот, ГГц |
1,571 – 1,610 |
|
КСВН выхода в диапазоне частот |
≤ 2 |
|
Коэффициент усиления при θ=0°, дБ |
≥25 |
|
Коэффициент усиления при θ=80°, дБ |
≥12 |
|
Коэффициент эллиптичности при θ=0°, дБ |
≤ 3 |
|
Коэффициент шума МШУ, дБ |
≤ 1,7 |
|
Выходная мощность при компрессии усиления 1 дБ, мВт |
Не менее 10 |
|
Напряжение питания, В* |
От 3,0 до 5,5 |
|
Потребляемый ток, мА |
≤ 30 |
|
Диапазон рабочих температур |
От – 50 °С до + 55 °С |
|
Условия эксплуатации |
Группы 1.3,1.4.1,1.10 по ГОСТ РВ 20.39.304-98 |
|
Масса, кг |
0,02 |
|
Габариты, мм |
36 х 36 х 10 |
|
Кабель |
RG-174 |
|
Разъём |
ММСХ, MCX Elbow Plug |
|
Тип крепления |
4 винта М2,5 |
|
Область применения |
В составе персонального приемника ГЛОНАСС/GPS |
