Гидроциклоны (ГЦ)
Назначение:
Гидроциклоны предназначены для разделения рудной суспензии на мелкую и крупную фракции.
Описание конструкции:

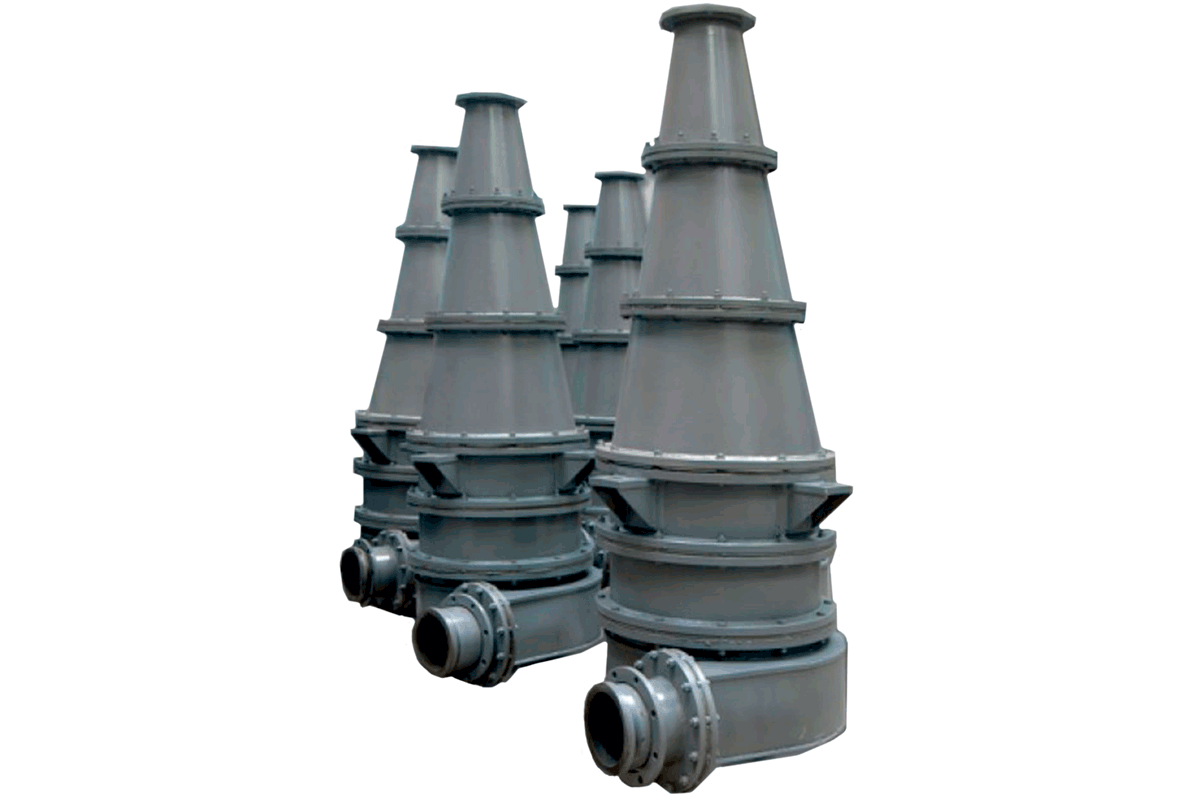

Гидроциклон состоит из камеры приемной, цилиндров, один из которых опорный, трех конусов, патрубка сливного, насадки песковой, патрубка питательного.
Разработанная конструкция гидроциклона позволяет выполнять замену тех элементов, которые в процессе эксплуатации могут быть повреждены или изношены.
Пульпа поступает в ГЦ от распределителя. Поток ускоряется в питательном патрубке гидроциклона и подводится тангенциально в его цилиндрическую часть. Далее пульпа с центробежным ускорением скользит вниз по внутренней конической стенке гидроциклона к песковой насадке, где возникает подпор. Основная часть извлекаемой мелкодисперсной фракции в виде суспензии поднимается вверх и через сливной патрубок гидроциклона направляется в технологические системы горнообоготительного или горнометаллургического предприятия.
Более крупные твердые частицы, прижимаясь к конической стенке, образуют спиралеобразный шламовый поток, который через песковую насадку уходит вниз на домол в песковую мельницу.
Технические характеристики:
|
Параметры |
Значение |
||
|
ГЦ18 |
ГЦ200 |
ГЦ400 |
|
|
Объемный расход суспензии, м3/ч. |
15-17 |
115-210 |
145-400 |
|
Давление суспензии на входе в гидроциклон, Мпа (кг/см2) |
0,07-0,14 (0,7-1,3) |
0,09-0,16 (0,9-1,6) |
0,09-0,25 (0,9-2,5) |
|
Угол конусности, град |
16 |
20 |
12-20 |
|
Диаметр отверстия питательного патрубка, эквивалентный , мм. |
50 |
140 |
160 |
|
Диаметр цилиндрический части внутренний, мм |
180 |
480 |
650 |
|
Диаметр песковой насадки, мм. |
10, 12, 14, 20 |
60, 70, 80 |
80, 85, 95 100, 110 |
|
Диаметр сливного патрубка, мм. |
40, 45, 50 |
145, 160, 180 |
180, 200, 220 |
