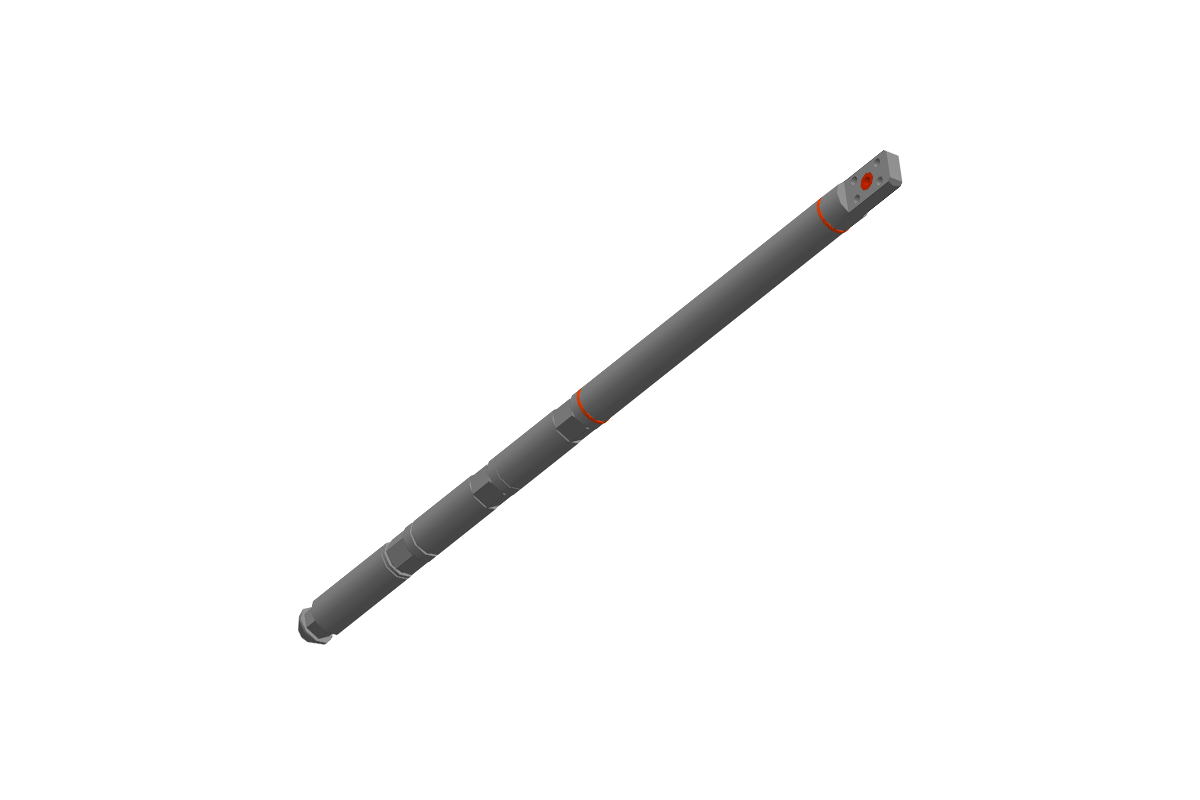

Датчик давления и температуры (кремниевый)
Назначение:
Датчик является одним из основных элементов интеллектуальной скважины. Предназначен для измерения избыточного давления и температуры среды контактным способом в нефтяных, газоконденсатных,
Описание:
Точечные датчики температуры и давления выполнены для долговременного нахождения в скважине и отличаются широким диапазоном рабочих температур и измеряемых давлений. Важной особенностью датчиков температуры и давления является их перфорационная стойкость, позволяющая заметно повысить безопасность спуска.
Превосходные рабочие характеристики датчика достигнуты за счет применения электронных плат специальной конструкции, на которых устанавливаются высокотемпературные компоненты в сочетании с апробированной в промысловых условиях механической частью. Данные компоненты специально разработаны для применения в тяжелых условиях. Материалы, из которых изготавливаются датчики, проходят несколько уровней контроля, обрабатываются на высокоточном оборудовании. Готовое изделие соответствуют мировым стандартам качества.
Датчики могут быть закреплены в мандрели с передачей давления изнутри
Для герметизации датчика используются современные системы уплотнений типа
В качестве опции может быть установлен индикатор влажности. Датчики можно подключать последовательно (до 8 датчиков к одному кабелю). Конструкция датчиков предусматривает возможность пропускать через них оптическое волокно для измерения распределенной температуры. Все датчики выполнены в искровзрывозащищенном исполнении.
Благодаря явным преимуществам датчика в плане надежности, обеспечиваемым за счет усовершенствованных конструкционных характеристик, данное устройство является рентабельным решением для стационарного контроля в условиях любых скважин. Датчик позволяет повысить эффективность разработки месторождения, собирать данные для анализа гидродинамических характеристик пласта и скважин (проницаемость, гидропроводность,
Технические характеристики:
Тип датчика: | Кремниевый |
Диапазон измерений, градус Цельсия: | от - 10 до + 100 |
Пределы допускаемой абсолютной погрешности измерений температуры, градус Цельсия: | + - 0,25 |
Чувствительность, градус Цельсия: | 0,02 |
Показатель тепловой инерции, определенный в воде, не более, с: | 1,7 |
Диапазон измерения избыточного давления, МПа: | от 0,1 до 60 |
Абсолютная погрешность по Р, МПа: | +-0,05 |
Чувствительность, МПа: | 0,01 |
Максимальная рабочая температура, градус Цельсия: | +95 |
Дрейф при 0,1 МПа и 25 градус Цельсия: | Не наблюдается |
Максимальное время опроса, с: | 1 |
Возможность оснащения влагомером: | Да |
Максимальное количество датчиков на кабеле, шт: | 8 |
Тип герметезации кабеля с датчиком: | металл-металл |
Тип сварки соединений : | Орбитальная |
Длина, мм: | 990 |
Диаметр, мм: | 25,6 |
Масса, кг: | 4,5 |
Маркировка взрывозащиты согласно ТР ТС 012/2011: | OEx ia IIC T4Ga |
