Насос центробежный секционный типа ЦНСп 240-1422
Назначение:
Горизонтальные насосы центробежные секционные многоступенчатые типа ЦНС предназначены для закачки в нефтяные пласты пресных, пластовых и сточных нефтепромысловых вод для поддержания пластового давления.
Описание:
Место эксплуатации насосов — капитальные и блочные кустовые насосные станции системы поддержания пластового давления нефтяных месторождений. Насосы и агрегаты могут быть применены в других системах и областях промышленности, если характеристики насосов соответствуют условиям эксплуатации.

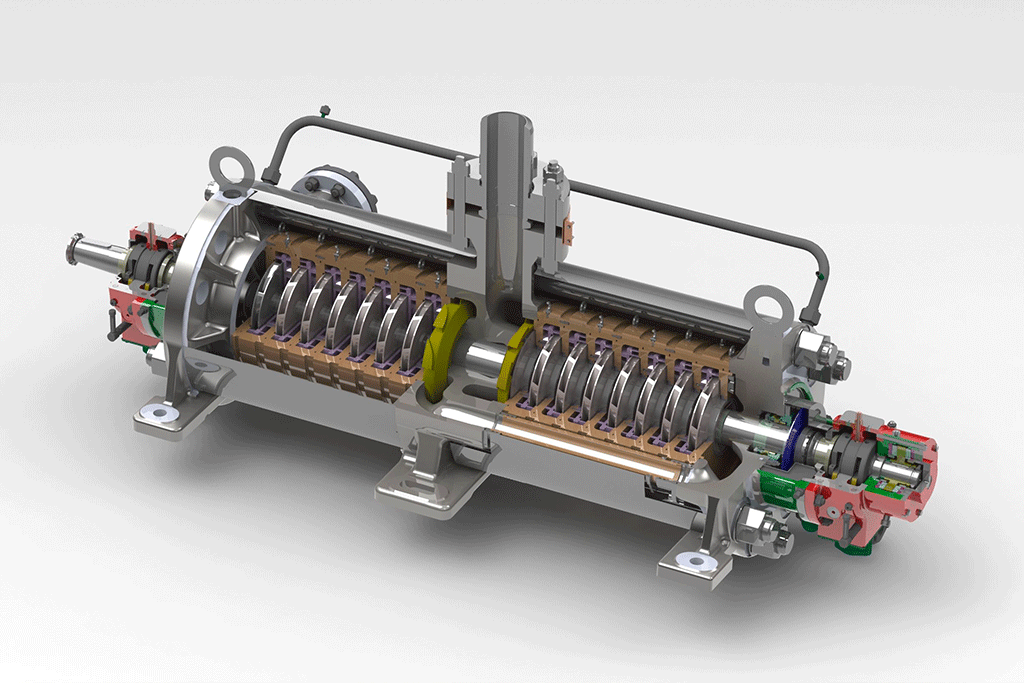

Модель насоса Насос ЦНСп 240–1422 с оппозитным (симметричным) расположением рабочих колес обеспечивает более высокие показатели надежности за счет исключения быстро изнашиваемого узла гидроразгрузки, а также высокий и стабильный показатель КПД и низкую вибрацию.
Технические характеристики:
|
Наименование |
ЦНСА 240-1422 |
| Напор, м | 1422 |
| Подача номинальная, м/час | 240 |
| Подача min, /час | 168 |
| Подача max, м3/час | 288 |
| Допустимые отклонения напора, % | -2…+5 |
| Мощность насоса максимальная при подаче 1,2Qном и плотности рабочей среды p=1120 мг/м3, кВт | 1467 |
| КПД, %, не менее | 78 |
| Кол-во секций | 11 |
| Электродвигатель насосного агрегата | ВАО, АРМ, СТДМ |
| Мощность электродвигателя, кВт | 1600 |
| Номинальное напряжение, В | 6000 |
| Номинальная частота вращения, об/мин | 3000 |
| Частота вращения (синхронная), об/мин | 3000 |
| Род тока | Переменный |
| Допустимый кавитационный запас, м, не более | 5 |
| Внешние утечки через торцевые уплотнения, л/ч, не более | 0,15 |
| Корректированный уровень звуковой мощности, дБА, не более | 110 |
| Охлаждение подшипников | Маслом посредством маслостанции |
| Снижение напора после выработки 10 000 ч, %, не более | н/д |
| Допустимое давление на входе в насос, кгс/см2 | 0,5…30 |
