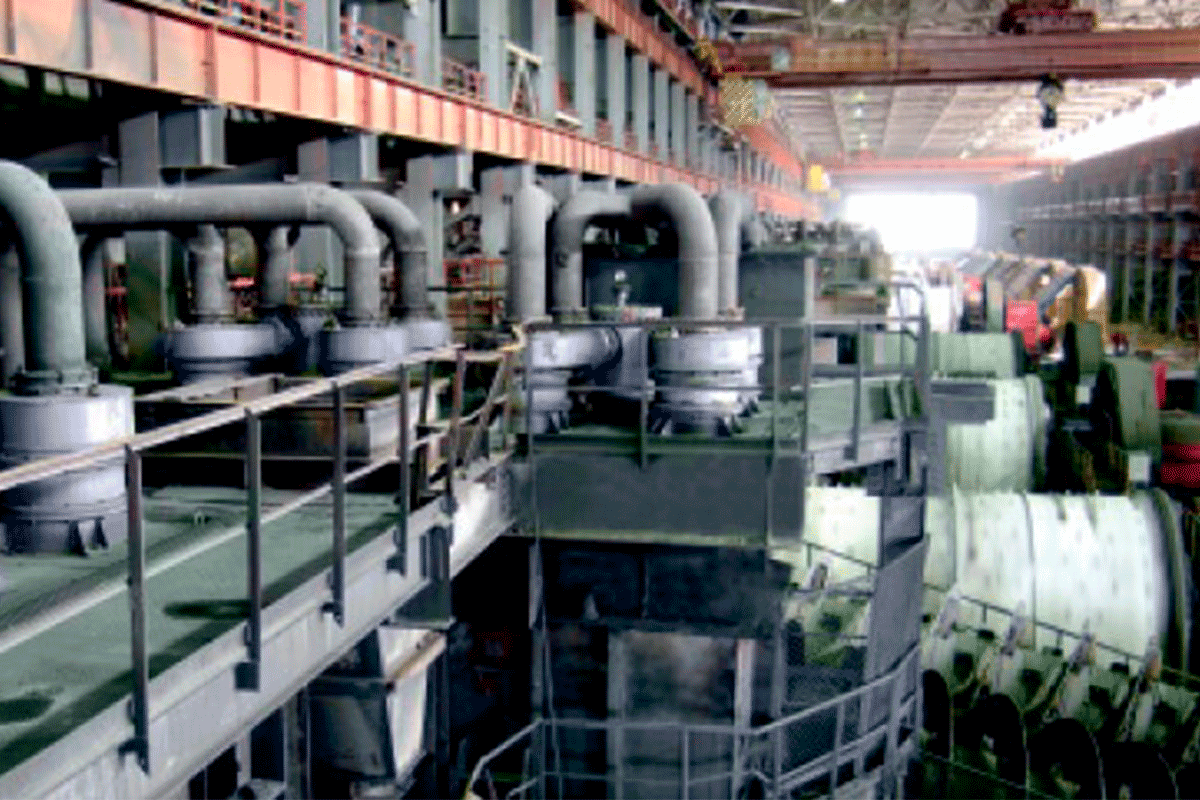

Насос-гидроциклонные установки (СР)
Назначение:
Установки предназначены для гидроциклонного разделения суспензий руд на горно-обогатительной и металлургических комбинатах и получения требуемой концентрации частиц определенного размера методом центробежного разделения их в гидроциклонах.
Состав станции:
Насос-гидроциклонные установки состоят из гидроциклонов или блока гидроциклонов, одного или нескольких электронасосных агрегатов, пульпопроводов, трубопроводов подачи воды, системы управления.
Описание работы:
Насос-гидроциклонные установки СР предназначены для работы совместно с технологическим оборудованием обогатительной фабрики, подающим для классификации на вход установки (в зумпф) рудную суспензию. Установки спроектированы и изготавливаются таким образом, что позволяют автоматически эффективно работать с изменяемым количеством подаваемой суспензии, поддерживать в заданном диапазоне уровень рудной суспензии в зумпфе, давление в заданных пределах на входе в гидроциклоны, обеспечивать оптимальную плотность суспензии и стабильность технологии разделения суспензии с учетом износа проточной части насосов, осуществлять диагностику основных агрегатов, осуществлять технологическую промывку трубопроводов.
Гибкость в работе систем достигается при помощи автоматической системы управления и контроля.
Система автоматического управления и контроля:
Согласованную работу насоса и гидроциклонов обеспечивает двухуровневая система автоматического управления (САУК). САУК обеспечивает стабилизацию уровня в зумпфе, давление на входе гидроциклонов, оптимальную плотность суспензии. Также обеспечивается стабильность технологии с учетом износа проточной части насоса.
Система верхнего уровня в составе: монитор, компьютер офисного исполнения и принтер позволяют визуализировать и протоколировать работу с сохранением значений технологических и диагностических параметров в базе данных в течении 12 месяцев, а также позволяют отображать на дисплее схемы и состояние оборудования.
Технические характеристики:
Параметры |
Значение |
||||||||
СР50 |
СР100 |
СР200 |
СР400 |
СР800 |
СР1300 |
СР2000 |
СР2300 |
СР2500 |
|
Производительность, м3/ч Min Max |
40 60 |
80 120 |
170 220 |
360 400 |
600 850 |
900 1500 |
1500 2200 |
1500 2200 |
2000 2500 |
Типоразмер гидроциклона, мм |
180 |
180 |
180 |
480 |
650 |
650 |
650 |
650 |
650 |
Производительность одного гидроциклона, м3/ч, nom |
18 |
18 |
18 |
200 |
400 |
400 |
400 |
400 |
400 |
Количество гидроциклонов в блоке |
6 |
8 |
12 |
2 |
2 |
3 |
4 |
5 |
6 |
Давление перед гидроциклоном, Мпа Min Max |
0,07 0,13 |
0,07 0,13 |
0,07 0,13 |
0,09 0,16 |
0,09 0,2 |
0,09 0,25 |
0,10 0,25 |
0,10 0,25 |
0,10 0,25 |
