Насосы для перекачки бурового раствора (ПГН Б)
Назначение:
Насосы ПГН Б предназначены для замены импортных аналогов на линиях перекачивания бурового раствора. Насосы могут быть сагрегатированы с электродвигателем или с гидромотором.
Описание конструкции:

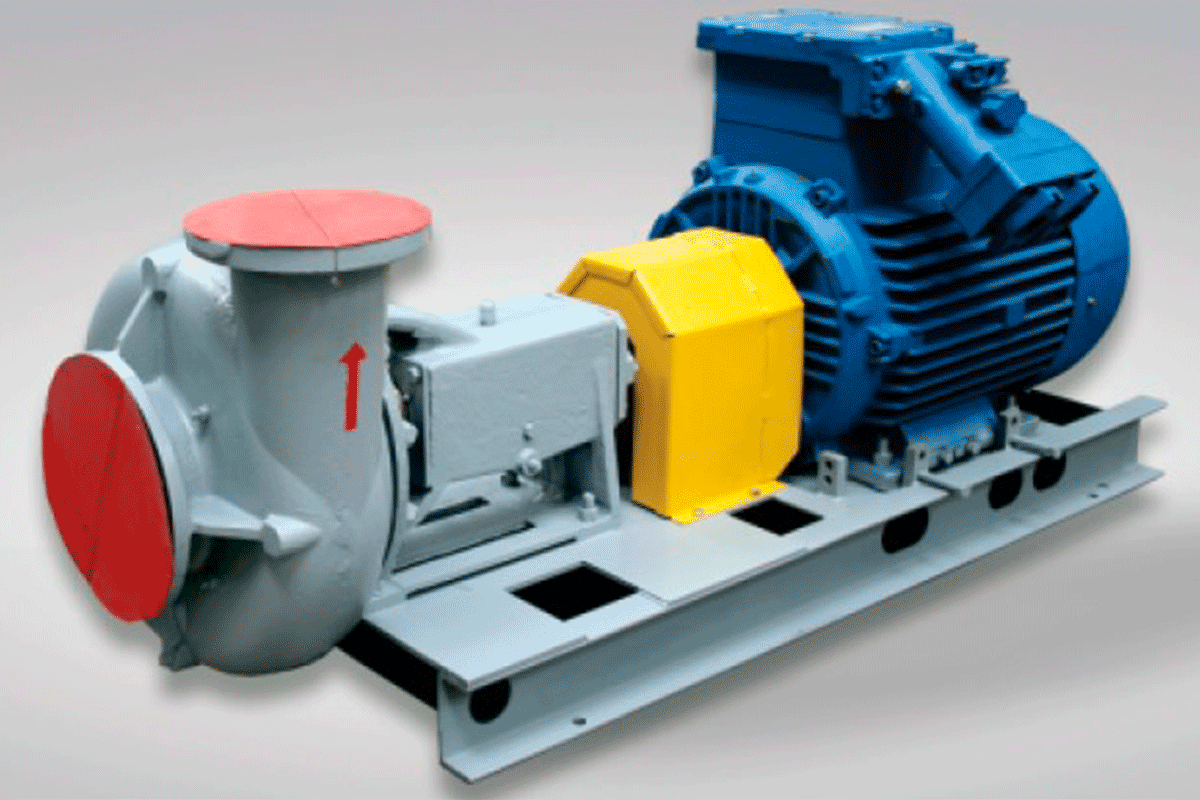

Насосы типа ПГН Б центробежные, горизонтальные, консольные, одноступенчатые, с осевым подводом и тангенциальным отводом рабочей жидкости. Агрегат на базе насоса ПГН Б состоит из насоса и электродвигателя (или гидромотора), установленных на раме. Крутящий момент от электродвигателя к насосу передается через упругую муфту. Рабочее колесо – открытое. В корпусе отвода имеется вставка, замена которой продлевает ресурс корпуса. Ротор насоса вращается на двух подшипниковых опорах качения. Передний, ближе к крыльчатке насоса, подшипник – двухрядный шариковый. Задний, ближе к двигателю, подшипник – упорный, для высоких нагрузок, с нулевым осевым люфтом и с угловым контактом. Смазка подшипников – масляная ванна.
Уплотнение:
В насосе одновременно используются два типа уплотнения: сальниковое и торцовое. Механическое уплотнение широко используется в оборудовании для бурового раствора, не требующее внешней промывки. Сальниковое уплотнение используется как резервное при выходе из строя механического.
Технические характеристики:
Сокращенное обозначение агрегата | Диаметр рабочего колеса, дюйм | Подача, м3/ч | Напор, м | Частота вращения эл/дв., об/мин | Мощность ЭД, кВт |
ПГН Б 250/40 | 14" | 250 | 40 | 1500 | 90 |
ПГН Б 250/34 | 13" | 250 | 34 | 1500 | 55 |
ПГН Б 250/28 | 12" | 250 | 28 | 1500 | 55 |
ПГН Б 250/23 | 11" | 250 | 23 | 1500 | 55 |
ПГН Б 364/42 | 14" | 364 | 42 | 1500 | 110 |
ПГН Б 364/32 | 13" | 364 | 32 | 1500 | 75 |
ПГН Б 364/26 | 12" | 364 | 26 | 1500 | 75 |
ПГН Б 364/20 | 11" | 364 | 20 | 1500 | 75 |
