Нефтяные вертикальные электронасосные агрегаты (НВ-Д-1М)
Назначение:
Агрегаты типа НВ-Д-1 М предназначены для откачки нефти из емкостей сбора на нефтеперекачивающих станциях.
Область применения:
Агрегаты предназначены для работы во взрывоопасных зонах класса 2 по ГОСТ 30852.9 и класса В1-г по ПУЭ с возможным образованием взрывоопасных смесей с воздухом, относящихся к категории IIА по ГОСТ 30852.11 и группе Т3 по ГОСТ 30852.5 и в зонах с сейсмичностью до 7 баллов по шкале Рихтера, климатическое исполнение — У1, УХЛ1 или ХЛ 1 по ГОСТ 15150.
Описание конструкции:

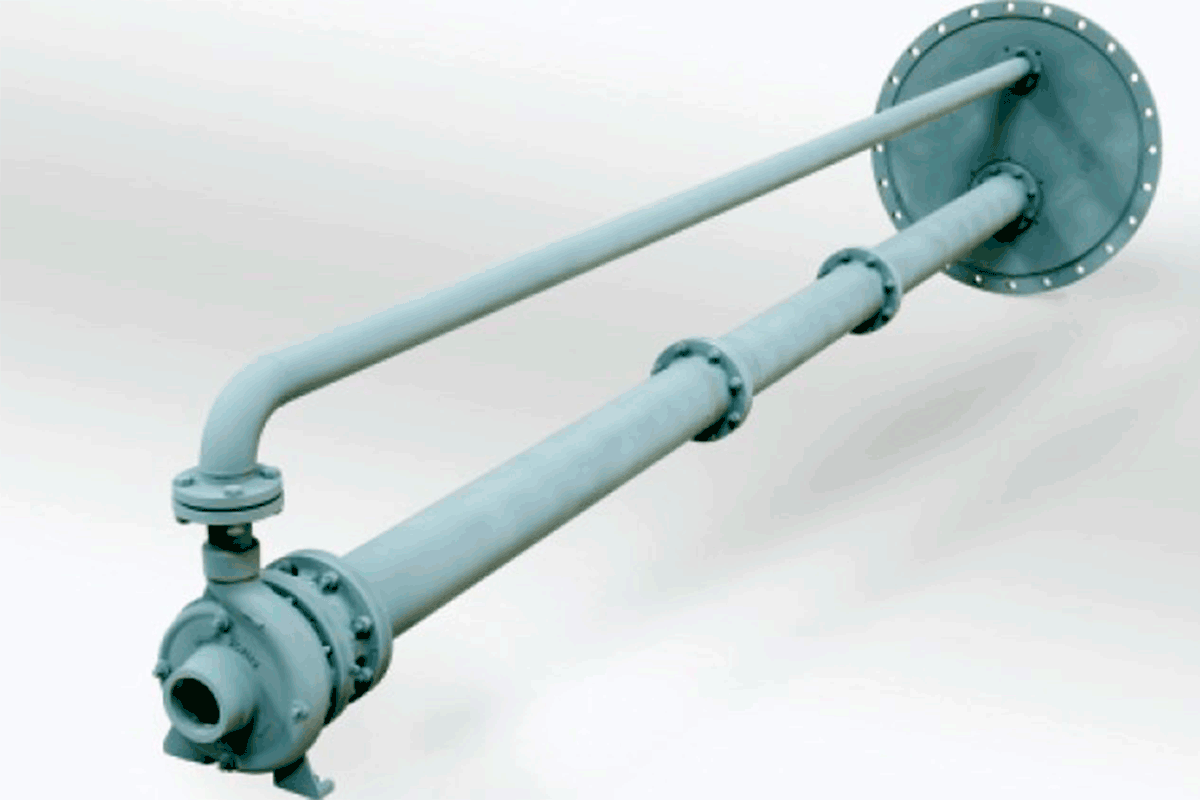

Центробежные электронасосные агрегаты НВ-Д-1М одноступенчатые вертикальные полупогружные состоят из проточной части, разделительной масляной полости, трансмиссии, плиты опорной, отвода и электродвигателя. Насосы изготавливаются с глубиной погружения от 3 до 6,2 м, расходом 50 м3/ч и напорами 50 и 80 м.
В конструкции насоса НВ-Д-1М применен ряд запатентованных решений, существенно повышающих его эксплуатационные качества, по сравнению с аналогами. Верхняя часть насоса, находящаяся над емкостью, допускает любые воздействия окружающей среды: залив дождем, талыми водами и т.д., что позволяет эксплуатировать насос без навеса на открытом воздухе. Насос может храниться на открытых площадках без установленного электродвигателя и не требует каких-либо дополнительных мероприятий по герметизации.
Для эксплуатации во взрыво- и пожароопасных помещениях агрегат комплектуется взрывозащищенным электродвигателем.
Уплотнение:
В насосах серии НВ-Д-1М используется система последовательно установленных одинарных торцовых уплотнений, разделенных между собой масляной полостью. Эта схема отличается надежностью даже при работе с сильнозагрязненными жидкостями.
Материал проточной части:
С целью обеспечения требуемого ресурса работы, в проточной части используются только коррозионно- и износостойкие материалы, сохраняющие свои свойства при температуре до минус 60 град. С. Корпус и крыльчатка насоса, в зависимости от области применения, могут быть изготовлены из чугуна, чугуна с шаровидным графитом, бронзы или нержавеющей стали. Все остальные детали проточной части, включая вал, изготавливаются из нержавеющей стали. Открытое исполнение рабочего колеса и подбор материалов проточной части допускают наличие в перекачиваемой жидкости абразивных включений размером до 10 мм.
Технические характеристики:
Обозначение |
Подача, м3/час |
Напор, м |
Мощность, кВт |
Частота вращения, об/мин |
Тип электродвигателя |
НВ-Д-1М12,5/32 |
12,5 |
32 |
5,5 |
3000 |
100L2 |
НВ-Д-1М12,5/50 |
12,5 |
50 |
7,5 |
3000 |
112L2 |
НВ-Д-1М12,5/80 |
12,5 |
80 |
15 |
3000 |
160S2 |
НВ-Д-1М 25/20 |
25 |
20 |
5,5 |
1500 |
112M4 |
НВ-Д-1М 25/60 |
25 |
60 |
11 |
3000 |
132M2 |
НВ-Д-1М50/50 |
50 |
50 |
15 |
3000 |
160S2 |
НВ-Д-1М50/80 |
50 |
80 |
30 |
3000 |
180М2 |
