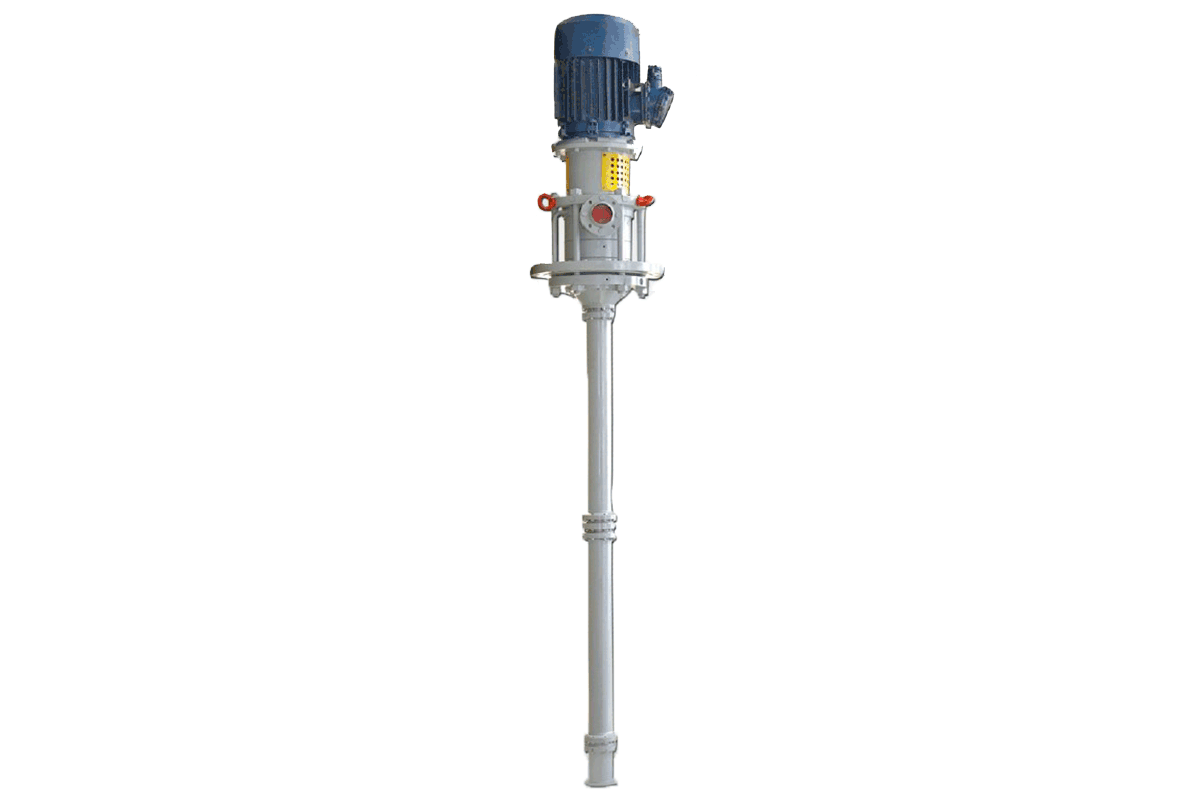

Нефтяные вертикальные электронасосные агрегаты (НВН)
Назначение:
Нефтяные вертикальные электронасосные агрегаты НВН предназначены для откачки пластовой воды, ливневых стоков, водного конденсата, водонефтяной эмульсии, товарной нефти, светлых нефтепродуктов, газового конденсата и др. сред из различных емкостей (цистерн, емкостей для сбора и хранения нефти и нефтепродуктов типа ЕП и ЕПП и др.), а также для использования в качестве дренажных насосов на нефтеперекачивающих станциях (для закачки аварийных сбросов и утечек нефти и нефтепродуктов из дренажей магистральных насосов непосредственно в напорную магистраль нефтеперекачивающей станции). Кроме того, насосы НВН могут применяться для перекачивания агрессивных сред (например, среды с высоким содержанием сероводорода, кислые пластовые воды и т.п.). В этом случае проточная часть насосов изготавливается из нержавеющих сталей.
Область применения:
Агрегаты предназначены для работы во вызрывоопасных зонах класса В1а, В1б, В1г, где по условиям работы возможно образование взрывоопасных смесей с воздухом, относящихся к категории IIА и IIВ, и группам взрывоопасности Т1, Т2, Т3 и Т4 по ГОСТ 12.1.011-78.
Описание конструкции:
Электронасосные агрегаты НВН - многоступенчатые, вертикальные, центробежные, секционные. За счет изменения количества насосных ступеней получен ряд агрегатов с напорами, кратными напору ступени.
Электронасосный агрегат состоит из насоса, электродвигателя, комплекта трансмиссий, бустера, входной трубы.
Бустер (осевой насос) обеспечивает безкавитационную работу основного насоса. Рабочее колесо бустера-шнек с втулкой переменного диаметра.
Привод бустера осуществляется через механическую трансмиссию, длина которой подбирается из условия монтажа и требований технологического процесса откачки утечек.
Привод насоса-электродвигатель асинхронный взрывозащищенный. Муфта, соединяющая электродвигатель с насосом, упругая втулочно-пальцевая/
Уплотнение:
Для исключения попадания рабочей среды в ходовую часть агрегатов НВН применяются уплотнения, вариант исполнения которых выбирается в зависимости от условий эксплуатации агрегата у потребителя: гидродинамическое уплотнение или торцовые уплотнения.
Для устранения утечки перекачиваемой жидкости через разъемы корпусов применяются резиновые уплотнительные кольца.
Технические характеристики:
|
Обозначение |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Марка ** э/двигателя |
Мощность, кВт |
Масса, кг |
|
НВН12,5.50 |
12,5 |
50 |
2950 |
ВА132М2 |
11 |
730 |
|
НВН12,5.120 |
12,5 |
120 |
2950 |
ВА160М2 |
18,5 |
830 |
|
НВН12,5.180 |
12,5 |
180 |
2950 |
ВА180М2 |
30 |
1230 |
|
НВН12,5.240 |
12,5 |
240 |
2950 |
ВА200М2 |
37 |
1330 |
|
НВН12,5.300 |
12,5 |
300 |
2950 |
ВА200L2 |
45 |
1380 |
|
НВН12,5.350 |
12,5 |
350 |
2950 |
ВА225М2 |
55 |
1430 |
|
НВН25.50 |
25 |
50 |
2950 |
ВА132М2 |
11 |
730 |
|
НВН25.120 |
25 |
120 |
2950 |
ВА180S2 |
22 |
830 |
|
НВН25.180 |
25 |
180 |
2950 |
ВА180М2 |
30 |
1230 |
|
НВН25.240 |
25 |
240 |
2950 |
ВА200L2 |
45 |
1330 |
|
НВН25.300 |
25 |
300 |
2950 |
ВА225М2 |
55 |
1380 |
|
НВН25.350 |
25 |
350 |
2950 |
АИММ 250S2 |
75 |
1430 |
|
НВН50.50 |
50 |
50 |
2950 |
ВА160S2 |
15 |
830 |
|
НВН50.120 |
50 |
120 |
2950 |
ВА200М2 |
37 |
1000 |
|
НВН50.180 |
50 |
180 |
2950 |
ВА225М2 |
55 |
1380 |
|
НВН50.240 |
50 |
240 |
2950 |
АИММ 250S2 |
75 |
1490 |
|
НВН50.300 |
50 |
300 |
2950 |
АИММ 250S2 |
75 |
1580 |
|
НВН50.350 |
50 |
350 |
2950 |
АИММ 250M2 |
90 |
1630 |
|
НВН50.450 |
50 |
450 |
2950 |
ВА280М2 |
132 |
1930 |
* Технические характеристики для насосов с напором более 350 м уточняются после заполнения Заказчиком опросных листов.
** Допускается замена на электродвигатели других заводов-изготовителей с идентичными присоединительными размерами.
Условия эксплуатации:
|
Рабочая жидкость |
Товарная нефть |
Обводненная нефть |
Дизельное топливо |
Газовый конденсат |
|
Температура, К (0С) |
от - 5 до + 20 |
от 0 до + 85 |
от -15 до +75 |
от -30 до +20 |
|
Плотность, кг/м3 |
до 1150 |
|||
|
Массовая доля механических примесей размером не более 0,2, мм, % не более |
0,05 |
1 |
0,05 |
0,05 |
