Химические горизонтальные электронасосные агрегаты (ХГН)

Назначение:

Агрегаты типа ХГН предназначены для перекачивания нейтральных и химически активных жидкостей с объемной концентрацией твердых включений не более 20%, с размером частиц до 1 мм, вязкостью до 60 сСт, плотностью не более 1850 кг/м куб, с температурой до 160 градусов Цельсия.

Описание конструкции:

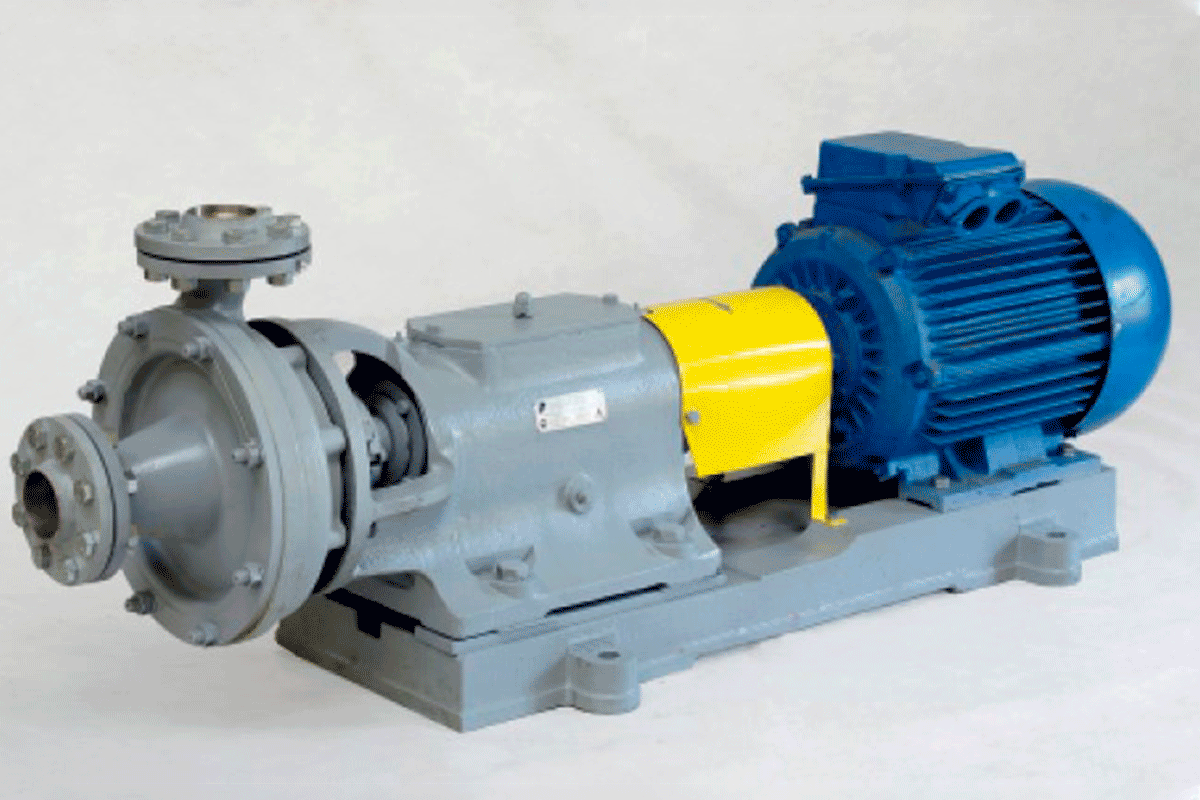

Химические горизонтальные электронасосные агрегаты ХГН состоят из насоса и электродвигателя переменного тока, расположенных на общем основании или раме. Вал насоса и электродвигателя соединяются упругой муфтой втулочно-пальцевого типа.

Насос - горизонтальный, одноступенчатый, консольного типа. Конструктивно состоит из проточной и ходовой частей.
Основными элементами проточной части являются: корпус насоса со спиральным сборником, подвод осевой, крыльчатка открытого или закрытого типа, гидрозатвор, узел уплотнения. Материал деталей проточной части выбирается в зависимости от состава и температуры перекачиваемой среды. Основными элементами ходовой части являются: корпус ходовой части, вал, подшипниковые узлы. В корпусе ходовой части расположены роликовый подшипник и два радиально-упорных шарико-подшипника.
Доступ в картер корпуса ходовой части осуществляется через суфлер, расположенный в крышке корпуса. Смазка подшипников    жидкая или консистентная.
Агрегаты устанавливаются на литом массивном основании (с шестью или четырьмя отверстиями под анкерные болты) или сварной облегченной раме.
Агрегаты комплектуются асинхронными трехфазными электродвигателями закрытого обдуваемого исполнения с короткозамкнутым ротором с исполнением по монтажу IM 2081 (лапо-фланцевый), IM 1081 (на лапах). Двигатели предназначены для работы от сети переменного тока 50 Гц, напряжением 220, 380, 660 В.
Двигатели имеют исполнения для эксплуатации в макро-климатических районах с умеренным (У), тропическим (Т), умеренно холодным (УХЛ) и холодным (ХЛ) климатом в условиях, определяемых категориями размещения. Применяются двигатели со степенью защиты не хуже IP44, которые могут работать в средах с содержанием пыли до 10 мг/м3.

При необходимости электронасосные агрегаты могут быть укомплектованы электродвигателями взрывозащищенного исполнения.

Материал деталей проточной части:

Уплотнение:

Для исключения утечек на серийных химических насосах применяются следующие типы уплотнений: комбинированное (гидродинамическое + двойное сальниковое) уплотнение;  одинарное торцовое уплотнение;  двойное торцовое уплотнение.
Наиболее часто применяемое уплотнение вала  комби-нированное. Утечки из насоса на работающем агрегате исключаются гидрозатвором (у агрегатов с открытым рабочим колесом дополнительно еще и разгрузочными лопатками на заднем диске крыльчатки). Преимущества использования гидродинамического уплотнения заключается в том, что во время работы насоса в полости импеллера устанавливается жидкостно-воздушная область, разделяющая полости рабочего колеса и вала, которая предотвращает утечку во время работы насоса и обеспечивает полное отсутствие утечек перекачиваемой среды и не требует подвода уплотняющей жидкости. Сальниковая набивка служит лишь стояночным уплотнение и работает только во время останова насоса. Простота конструкции, обслуживания, а также применение современных материалов обеспечивают надежную работу уплотнения, и, как следствие, агрегата в целом.
Для перекачивания пожаро-, взрывоопасных, ядовитых и т. п. сред по требованию Заказчика насосы могут быть укомплектованы одинарным или двойным торцовым уплотнением.
Для устранения утечки перекачиваемой жидкости через разъемы корпусов применяются резиновые уплотнительные кольца.
От попадания влаги, пыли, паров кислоты и др. вредных факторов окружающей среды, подшипниковые узлы защищены манжетными и лабиринтными уплотнениями.
