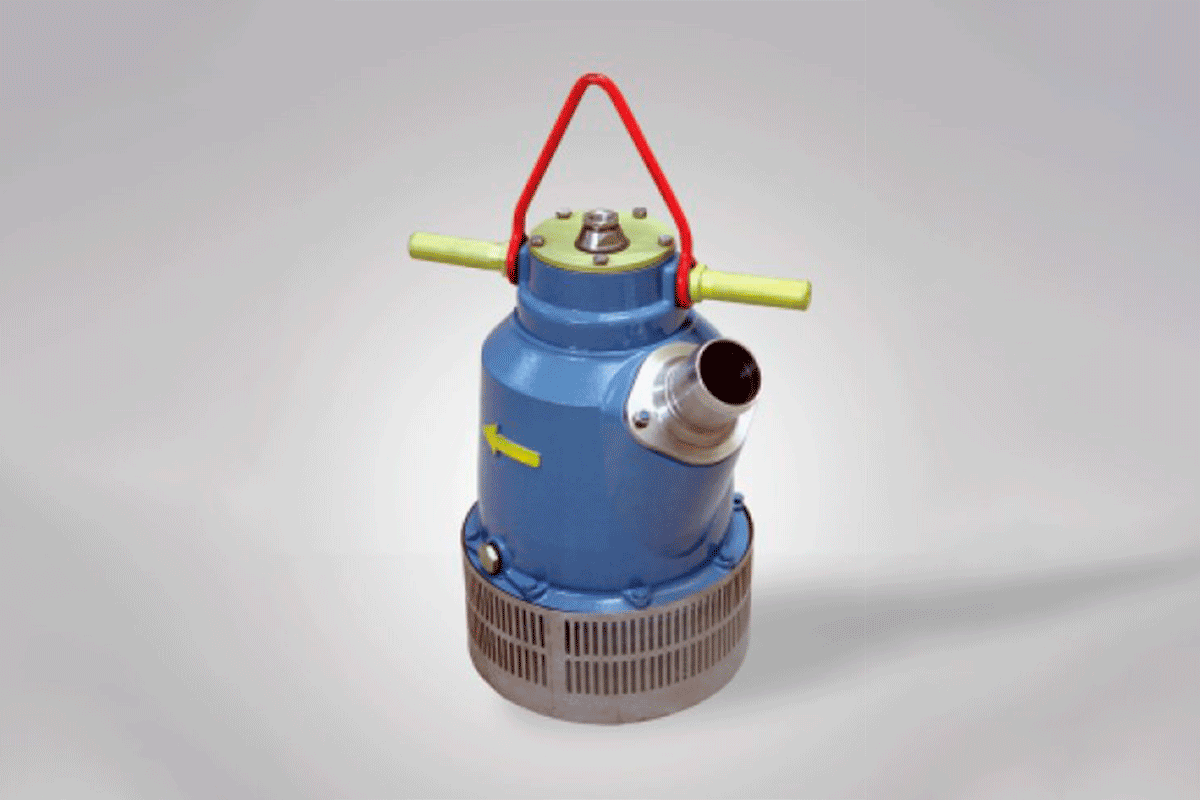

Шламовые герметичные погружные электронасосы (ППН)
Назначение:
Пульповые (шламовые) погружные электронасосы предназначены для перекачивания нейтральных жидкостей на основе технической воды.
Описание конструкции:
Электронасос состоит из электродвигателя, насосного узла, системы уплотнений.
Электродвигатель встроенного типа, асинхронный, трехфазный переменного тока с короткозамкнутым ротором.
Электродвигатель расположен над насосным узлом и охлаждается перекачиваемой средой.
Для перемещения электронасоса и установки его на месте эксплуатации в верхней части корпуса насоса расположены серьга и ручки.
Уплотнение:
Между электродвигателем и насосным узлом на валу расположена система уплотнений, которая состоит из двух одинарных торцовых уплотнений, манжеты и разделительной полости, в которую заливается масло.
Материал деталей проточной части:
Крыльчатки изготавливаются из износостойких и коррозионностойких материалов: сталь 07Х16Н6, 40Х и др.
На детали проточной части насоса нанесено специальное износостойкое полимерное покрытие.
Корпусные детали насоса выполнены из алюминия марки АК9ч (АЛ4).
Технические характеристики:
Обозначение электронасоса |
Подача, м3/час |
Напор, м |
Ном. напряжение, В |
Частота вращения, об/мин |
Мощность, кВт |
Масса, кг, не более |
Габариты, мм: |
|
Диаметр основания |
Высота |
|||||||
ППН10.30 |
10 |
30 |
380/220 |
2950 |
4 |
50 |
286 |
729 |
ППН20.30 |
20 |
30 |
380/220 |
2950 |
4 |
50 |
286 |
729 |
ППН45.20 |
45 |
20 |
380/220 |
2950 |
5,5 |
60 |
340 |
537 |
