Шламовые горизонтальные электронасосные агрегаты (ПГН)
Назначение:
Агрегаты ПГН предназначены для замены поршневых пульповых насосов, для применения в гидравлических сетях с повышенным осадкообразованием и засорением, большими геодезическими перепадами, также для систем с широким диапазоном регулирования параметров по давлению на выходе из насоса.
Перекачиваемые среды: суспензии руд, пульпа и т.п.
Описание конструкции:

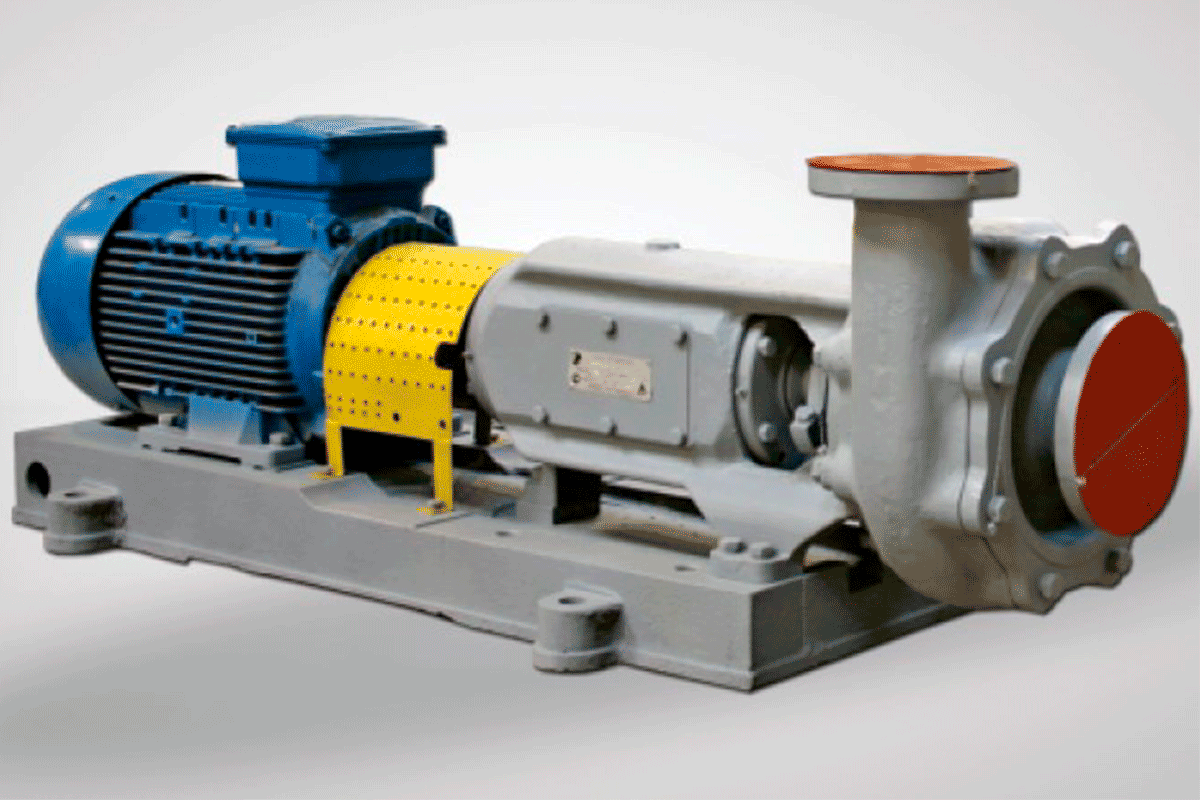

Электронасосные агрегаты типа ПГН центробежные, горизонтальные, консольные, одноступенчатые, с осевым подводом и тангенциальным отводом рабочей жидкости. Агрегаты изготавливаются на основе унифицированных ходовых стоек.
Электронасосный агрегат состоит из насоса и электродвигателя, установленных на раме (подставке). Крутящий момент от электродвигателя к насосу передается через упругую муфту. Варианты исполнения рабочего колеса: открытое или закрытое. Повышение ресурса проточной части обеспечивается увеличенными толщинами изнашиваемых элементов, наличием импеллеров на покрывном и основном дисках рабочего колеса. Отбойные лопатки импеллеров защищают области наиболее интенсивного износа, предотвращают попадание абразивных частиц в пазухи между колесом и корпусом, снижают осевые нагрузки на подшипниковые опоры и уменьшают давление перед уплотнением вала. Материал деталей проточной части износостойкий высокохромистый чугун. Ротор насоса вращается в двух подшипниковых опорах качения. Смазка подшипников жидкостная. Повышенный ресурс ходовой стойки обеспечивается увеличенной жесткостью ротора и подшипниковых опор, применением для охлаждения и смазывания подшипников масляной ванны, наличием контура охлаждения масляной ванны.
Уплотнение:
Повышенный ресурс сальникового уплотнения обеспечивается отдельно установленным дополнительным импеллером, который снижает давление перед узлом уплотнения, возможностью подачи промывочной воды перед кольцами сальниковой набивки, применением для сальниковой втулки высокопрочного материала твердостью более 50 HRC. В качестве набивки для тяжелых условий функционирования сальникового узла может применяться набивка производства немецкой фирмы «Propak», обладающая улучшенной устойчивостью к агрессивным и абразивным средам, простотой разрезки и удобством монтажа, длительным сроком службы.
Технические характеристики:
|
Краткое |
Подача, |
Напор, |
Частота вращения |
Мощность |
|
ПГН120/150 |
120 |
150 |
3000 |
250 |
|
ПГН140/210 |
140 |
210 |
3000 |
400 |
|
ПГН150/75 |
150 |
75 |
1500 |
160 |
|
ПГН200/100 |
200 |
100 |
1500 |
250 |
|
ПГН280/105 |
280 |
105 |
1500 |
315 |
|
ПГН300/90 |
300 |
90 |
1500 |
250 |
|
ПГН330/130 |
330 |
130 |
1500 |
400 |
|
ПГН350/125 |
350 |
125 |
1500 |
400 |
|
ПГН380/135 |
380 |
135 |
1500 |
500 |
* Мощность электродвигателя установлена из расчета потребляемой мощности насоса при перекачивании среды плотностью 1300 кг/м3
Материал деталей проточной части:
|
Материал |
Условное обозначение |
Применяемые марки материалов |
|
Износостойкий чугун |
Д |
ИЧХ28Н2 |
Габаритно-присоединительные размеры:
|
Краткое обозначение агрегата |
L |
B |
H |
l1 |
l2 |
l3 |
l4 |
l5 |
b1 |
b2 |
b3 |
n |
d |
h |
Всасывающий патрубок |
Напорный патрубок |
Масса, |
||||||||
|
D |
D1 |
D2 |
n1 |
d1 |
D3 |
D4 |
D5 |
n2 |
d2 |
||||||||||||||||
|
ПГН120/150 |
2548 |
1043 |
1030 |
1750 |
210 |
793 |
1230 |
280 |
850 |
770 |
293 |
4 |
30 |
550 |
150 |
250 |
330 |
8 |
26 |
125 |
220 |
300 |
8 |
26 |
2360 |
|
ПГН140/210 |
2713 |
1043 |
1030 |
1750 |
210 |
793 |
1230 |
280 |
850 |
770 |
293 |
4 |
30 |
550 |
150 |
250 |
330 |
8 |
26 |
125 |
220 |
300 |
8 |
26 |
3300 |
|
ПГН150/75 |
2648 |
1030 |
1030 |
1750 |
210 |
793 |
1230 |
280 |
850 |
770 |
293 |
4 |
30 |
550 |
150 |
250 |
330 |
8 |
26 |
125 |
220 |
300 |
8 |
26 |
2757 |
|
ПГН200/100 |
2663 |
1050 |
1030 |
1750 |
210 |
793 |
1230 |
280 |
850 |
770 |
293 |
4 |
30 |
550 |
150 |
250 |
330 |
8 |
26 |
125 |
220 |
300 |
8 |
26 |
3175 |
|
ПГН280/105 |
2743 |
1130 |
1060 |
1750 |
220 |
803 |
1230 |
280 |
850 |
770 |
330 |
4 |
30 |
550 |
200 |
310 |
390 |
12 |
26 |
150 |
250 |
330 |
8 |
26 |
3470 |
|
ПГН300/90 |
2673 |
1130 |
1060 |
1750 |
220 |
803 |
1230 |
280 |
850 |
770 |
330 |
4 |
30 |
550 |
200 |
310 |
390 |
12 |
26 |
150 |
250 |
330 |
8 |
26 |
3300 |
|
ПГН330/130 |
2813 |
1170 |
1060 |
1750 |
220 |
803 |
1230 |
280 |
850 |
770 |
330 |
4 |
30 |
550 |
200 |
310 |
390 |
12 |
26 |
150 |
250 |
330 |
8 |
26 |
3607 |
|
ПГН350/125 |
2813 |
1170 |
1060 |
1750 |
220 |
803 |
1230 |
280 |
850 |
770 |
330 |
4 |
30 |
550 |
200 |
310 |
390 |
12 |
26 |
150 |
250 |
330 |
8 |
26 |
3607 |
|
ПГН380/135 |
2813 |
1170 |
1060 |
1750 |
220 |
803 |
1230 |
280 |
850 |
770 |
330 |
4 |
30 |
550 |
200 |
310 |
390 |
12 |
26 |
150 |
250 |
330 |
8 |
26 |
3680 |
