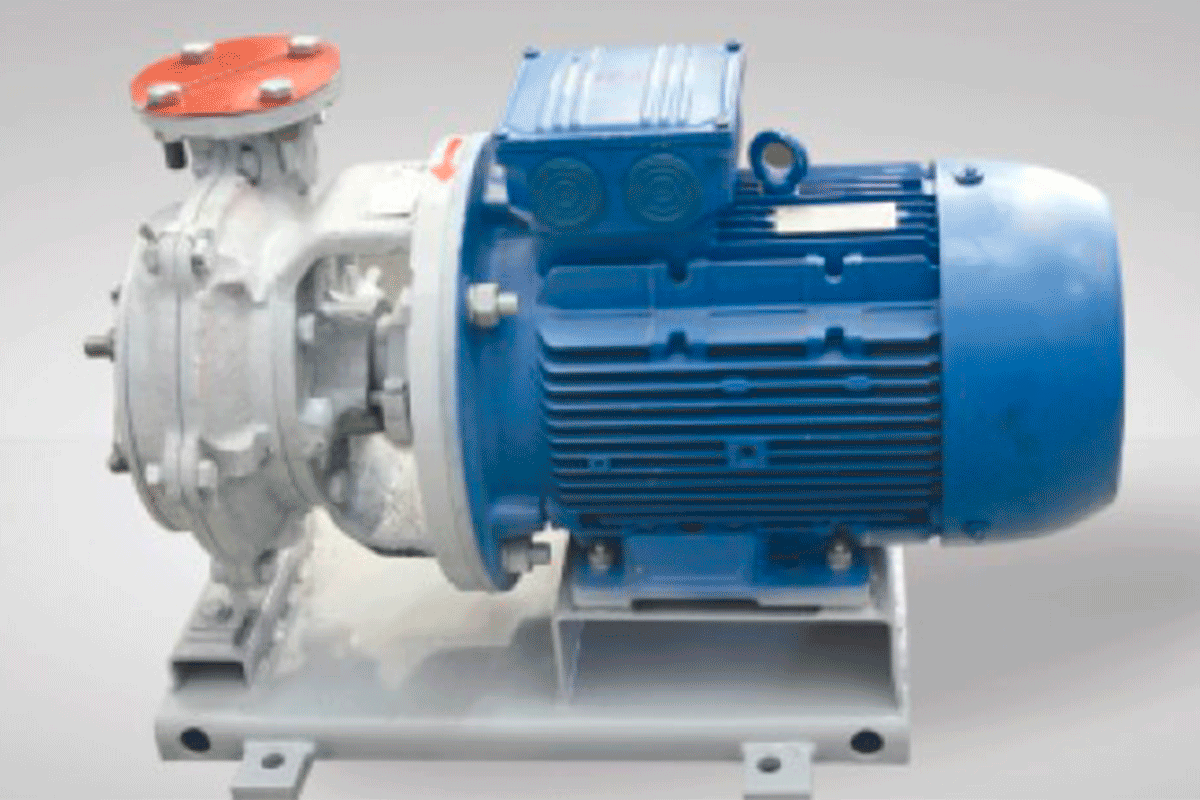

Шламовые горизонтальные моноблочные электронасосные агрегаты (ПГНМ)
Назначение:
Пульповые (шламовые) горизонтальные моноблочные электронасосные агрегаты предназначены для перекачивания различных абразивных жидкостей (суспензии руд, пульпа, промышленные стоки, загрязненная техвода и т. п.).
Описание конструкции:
Электронасосные агрегаты ПГНМ центробежные, горизонтальные, консольные, одноступенчатые, моноблочные с осевым подводом и тангенциальным отводом рабочей жидкости.
Электронасосный агрегат состоит из насоса и электродвигателя, установленных на опорной плите (раме). Рабочее колесо открытого типа установлено на валу электродвигателя.
Детали проточной части электронасосного агрегата ПГНМ имеют эластомерное покрытие, которое кроме абразивной стойкости обеспечивает повышенную химическую стойкость, что позволяет использовать электронасосный агрегат ПГНМ для перекачивания химически активных пульп.
Уплотнение:
Одинарное или двойное сальниковое («С» или «СД»). Также дополнительно применяется гидродинамическое уплотнение для улучшения условий работы сальника.
В качестве набивки для тяжелых условий функционирования сальникового узла может применяться набивка производства немецкой фирмы «Propak», обладающая улучшенной устойчивостью к агрессивным и абразивным средам, простотой разрезки и удобством монтажа, длительным сроком службы.
Повышенный срок службы узла сальникового уплотнения достигнут применением на защитной втулке вала специального износостойкого керамического покрытия (на основе Al2O3).
Технические характеристики:
Сокращенное обозначение агрегата |
Подача, м3/ч |
Напор, |
Частота вращения, об/мин |
Мощность, кВт |
ПГНМ12,5.40Р |
12,5 |
40 |
3000 |
11 |
ПГНМ20.40Р |
20 |
40 |
3000 |
11 |
ПГНМ25.32Р |
25 |
32 |
3000 |
11 |
ПГНМ30.25Р |
30 |
25 |
3000 |
11 |
Материал деталей проточной части:
Материал |
Условное обозначение |
Применяемые марки материалов |
Износостойкое покрытие |
Р |
Синтетическая |
каучуковая этилен-пропиленовая резина |
Габаритно-присоединительные размеры:
Сокращенное обозначение агрегата |
L |
B |
Н |
l 1 |
l2 |
l3 |
l4 |
l6 |
b1 |
b2 |
b3 |
n |
d |
h |
Всасывающий патрубок |
Напорный патрубок |
Масса, кг |
||||||||
D |
D1 |
D2 |
n1 |
d1 |
D3 |
D4 |
D5 |
n2 |
d2 |
||||||||||||||||
ПГНМ 12,5.40 |
692 |
361 |
480 |
585 |
63 |
87 |
385 |
100 |
395 |
345 |
106 |
4 |
18 |
277 |
65 |
145 |
180 |
4 |
М16 |
40 |
125 |
160 |
4 |
19 |
170 |
ПГНМ 20.40 |
|||||||||||||||||||||||||
ПГНМ 25.32 |
