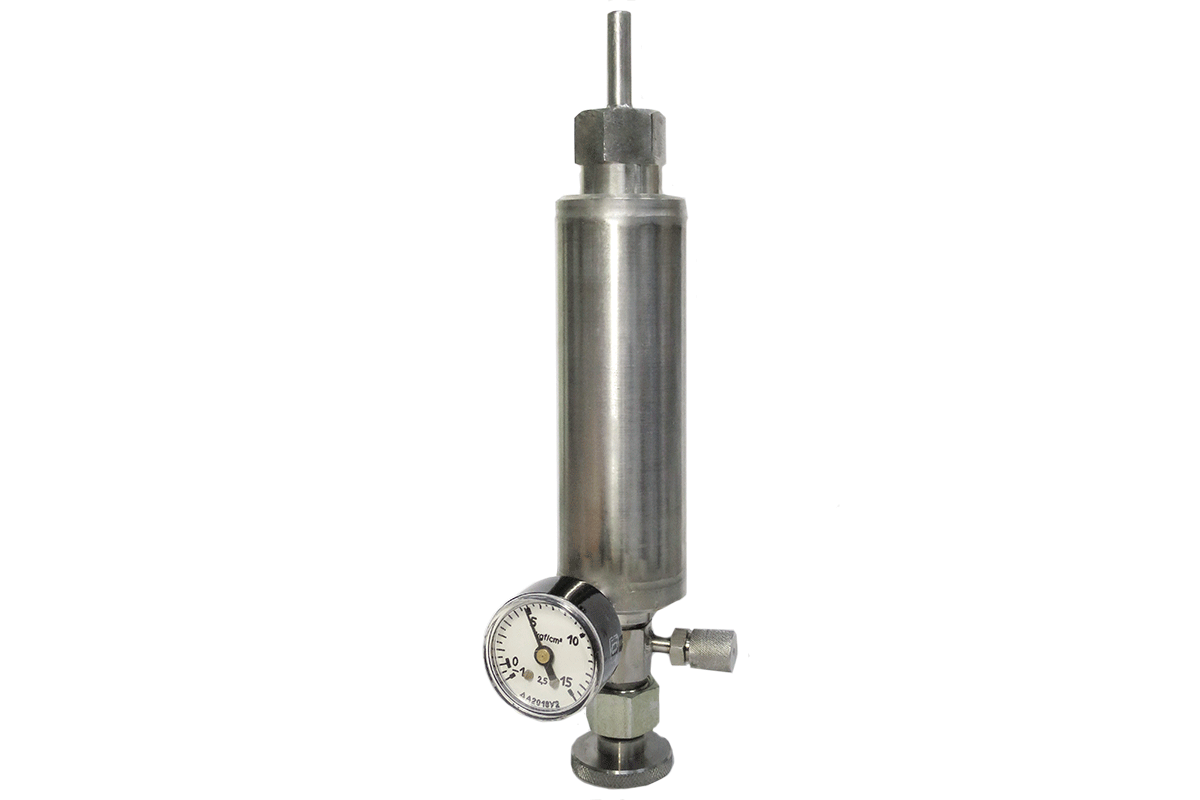

Капиллярная контрольная течь с манометром (924.63.306.00.000)

Назначение:
Контрольная капиллярная течь предназначена для настройки течеискательной аппаратуры или количественной оценки величины негерметичности при проведении контроля герметичности.
Описание:
Принцип действия капиллярной контрольной течи основан на истечении контрольного газа через стеклянный капилляр.
Конструктивно контрольная течь представляет собой корпус, служащий емкостью для контрольного газа, заправочный клапан, предназначенный для заполнения течи контрольным газом, с заглушкой и патрубка диаметром 10 мм - для присоединения контрольной течи к испытываемой системе (исполнение 1) или линейки (2) - для определения скорости перемещения щупа течеискателя и величины негерметичности.
Присоединительный патрубок по требованию заказчика может быть изменен. Штуцер на заправочном клапане – ниппельное соединение с резьбой М16×1,5.

Технические характеристики:

Контрольный газ	Гелий, элегаз, азот, аргон и другие неагрессивные газы
Диапазон потока контрольного газа, м3×Па/с	От 6,67×10–7 до 1,33×10–5
Погрешность измерения потока, %	± 30
Диапазон рабочего давления газа, Па	От 9,81×104 до 9,81×105
Температурная поправка потока газа	1,0 % на 1 °С
Максимальные габаритные размеры, мм	295×115×67
Масса, не более, кг	1,3
Межкалибровочный интервал, год	1
