Капиллярная контрольная течь с перекрываемым клапаном (924.63.316.00.000)
Назначение:
Капиллярные контрольные течи предназначены для создания стабильного потока контрольного газа, который используется при настройке и оценке чувствительности течеискателей, качественной и количественной оценке результатов испытаний на герметичность деталей и сборочных единиц.Описание:
Принцип действия контрольной течи основан на истечении контрольного газа через стеклянный капилляр.

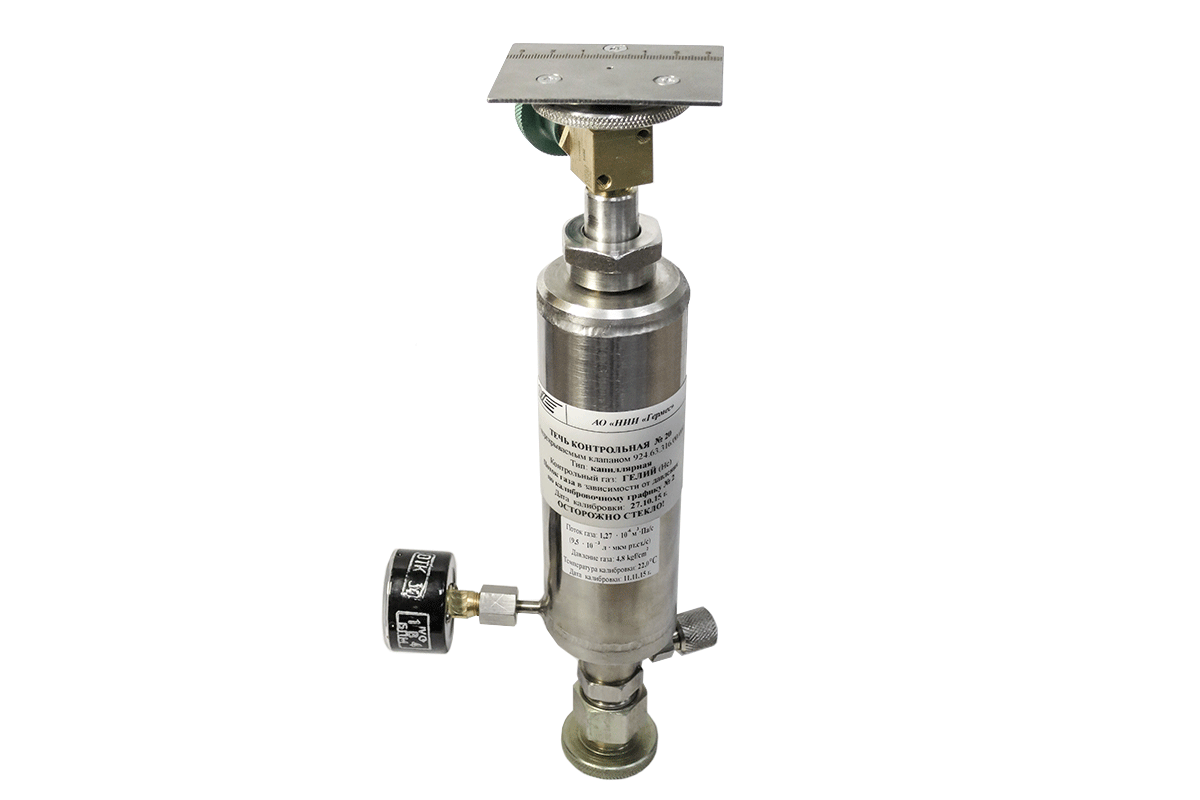

Конструктивно контрольная течь состоит из корпуса с манометром, показывающим давление контрольного газа внутри корпуса; вентиля с заправочным штуцером, предназначенного для заполнения течи контрольным газом; патрубка для присоединения контрольной течи к испытываемой системе (или линейной шкалы для настройки щупа течеискателя) и перекрываемого клапана.
Технические характеристики:
|
Контрольный газ |
Гелий, элегаз, азот, аргон и другие неагрессивные газы |
|
Диапазон потока контрольного газа, м3×Па/с |
м3xПа/с... от 1,33x10–7 до 1,33x10–4 |
|
Погрешность измерения потока, % |
± 30 |
|
Рабочее давление газа, МПа |
От 9,81x104 до 9,81×105 |
|
Температурная поправка потока газа |
1,0 % на 1 °С |
|
Максимальные габаритные размеры, мм: |
305x132x75 |
|
Масса, не более, кг |
1,3 |
|
Межкалибровочный интервал, год |
1 |
