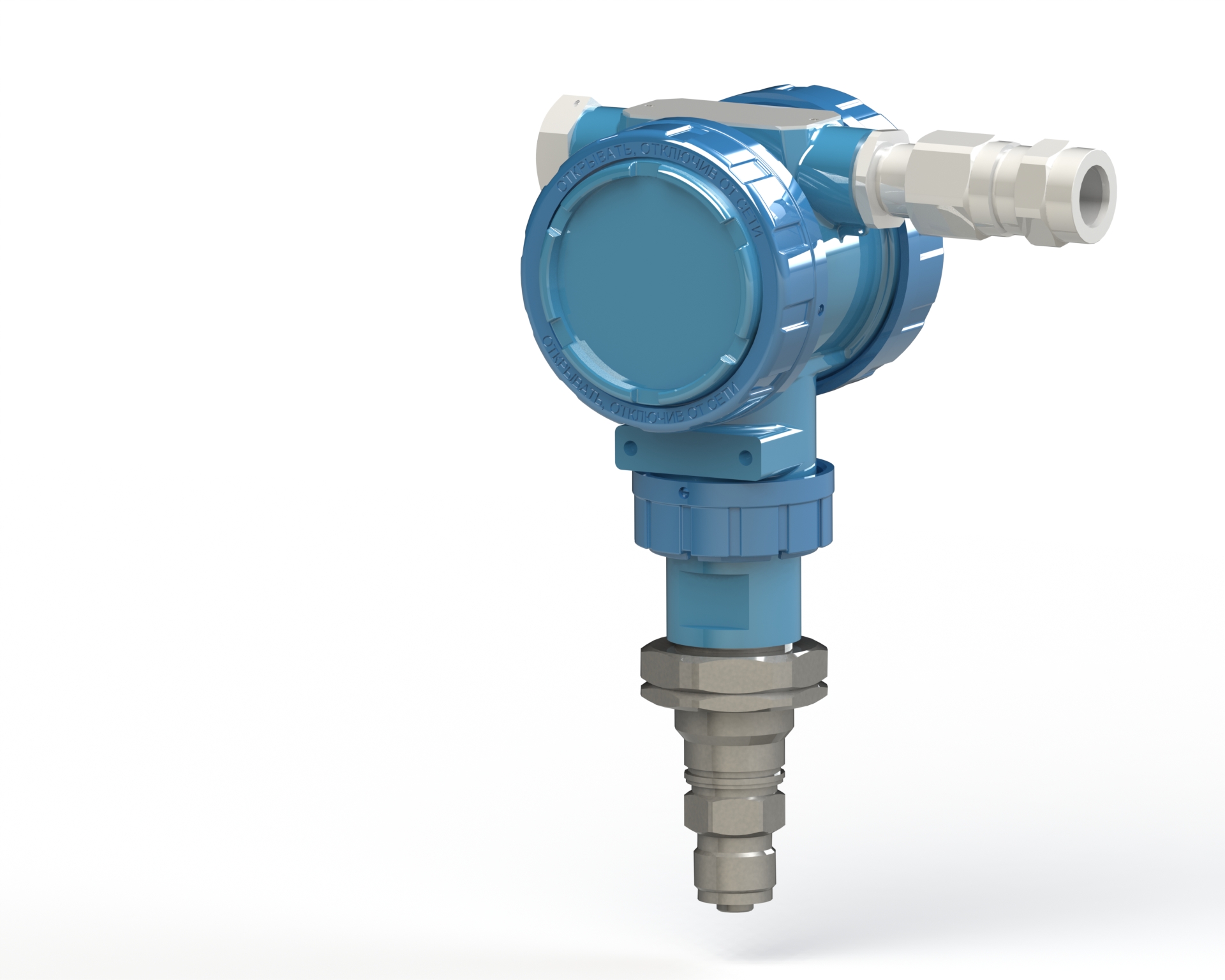

Преобразователи давления ПД-А, ПД-И
Назначение:
Преобразователи давления ПД предназначены для измерения давления воздуха, газов, пара и парогазовых смесей, незатвердевающих масел, жидкостей и газожидкостных смесей в составе общих и локальных систем управления в соответствии с характеристиками назначения.
Преимущества:
-
Высокая стабильность и точность измерения давления в тяжелых условиях эксплуатации;
-
Выходной сигнал 4-20 мА с передачей по этой же линии связи цифрового выходного сигнала типа HART, обеспечивающий высокую надёжность и помехоустойчивость информационного обмена;
-
Возможность перестройки пределов измерения с сохранением погрешности измерений;
-
Индикация значений давления и режима работы;
-
Автоматическая коррекция при эксплуатации изменения начального выходного сигнала;
-
Устойчивость к большим длительным и многократным перегрузкам давлением, пульсациям давления, пневмо- и гидроударам;
-
Защиты с самовосстановлением исправности после перегрузок давлением и электрических перегрузок;
-
Наличие грозозащиты;
-
Помехоустойчивость и помехомиссия в соответствии с современными требованиями по ЭМС (электромагнитной совместимости);
-
Долговременная стабильность;
-
Коррозионная стойкость, работоспособность в условиях морских промыслов;
-
Возможность разворота корпуса и индикатора при монтаже.
Технические характеристики:
Тип измеряемого давления |
Избыточное, абсолютное |
Выходной сигнал |
От 4 до 20 мA Или от 4 до 20 мA + HART |
Верхний предел измерения Pmax по ряду ГОСТ 22520: - избыточное давление - абсолютное давление |
От 40 кПа до 100 МПа От 40 кПа до 16 МПа |
Максимальное отношение перестройки текущего предела измерения Pв |
От Pmax до Pmax/20 От Pmax до Pmax/50 |
Основная приведенная погрешность, % |
± 0,15, ± 0,25 |
Дополнительная погрешность от температуры для Рв от Pmax до Pmax/20, %/10 °С |
± (0,05 + 0,05 Pmax/Pв) |
Давление перегрузки |
1,5 Pmax для ПД-И и ПД-А с Pmax более 100 кПа; |
|
Атмосферное давление (100 кПа) для преобразователей абсолютного давления с Pmax менее 100 кПа |
Напряжение электропитания Uпит.(однополярное, постоянный ток), В |
От 12 до 42 (для 4 -20 мA); От 18,5 до 30 (для 4 -20 мA + HART) |
Температура окружающего воздуха, °С |
От - 40 до + 70 |
Степень защиты |
IP67 ГОСТ 14254 |
Климатическое исполнение |
У2, ОМ5 ГОСТ 15150 |
Время отклика на скачок давления, мс, не более |
100 |
Конструкционное исполнение |
Штуцерное (типоразмер резьбы по заказу) |
Материалы, контактирующие с рабочей (измеряемой) средой |
Нержавеющая сталь |
Электрическое присоединение |
Кабельный ввод М20 х 1,5 |
ЭМС и грозозащита |
Есть |
Индикация |

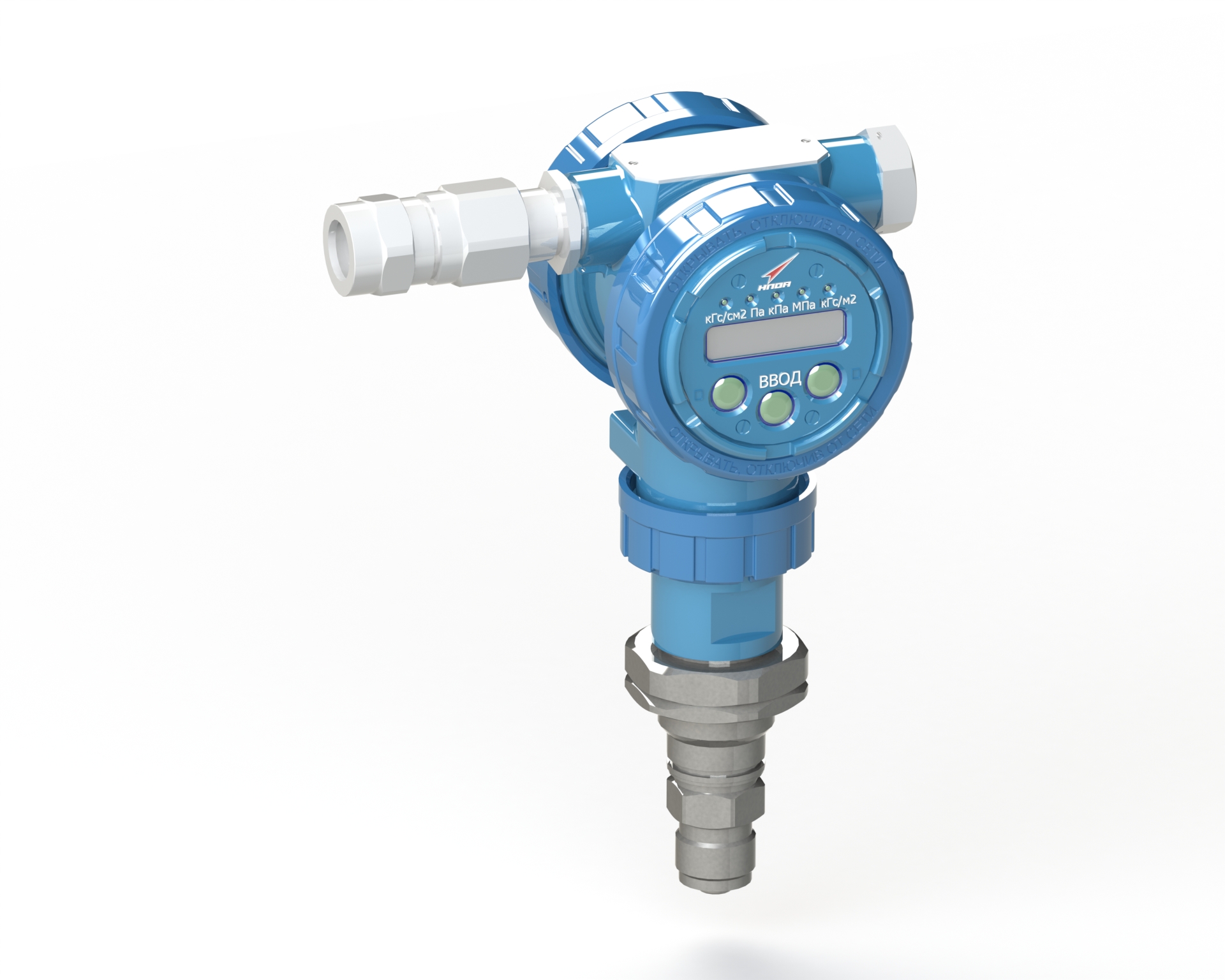

Встроенный светодиодный индикатор с кнопками управления |
Клапанный блок |
2-х вентильный (по заказу) |
Монтажные комплекты |
По заказу |
Монтажные кронштейны |
Нержавеющая сталь |
Интервал между поверками |
5 лет |
Первичная поверка |
При выпуске из производства |
Сертификация для применения во взрывоопасных зонах |
Маркировка взрывозащиты "0Ex db+ia IIC Т6...T5 Ga X" |
