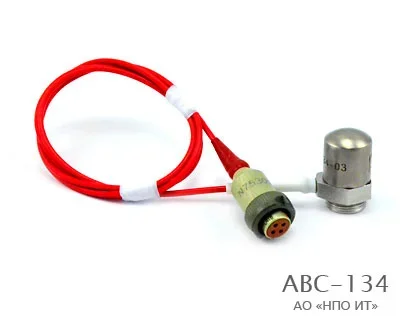

Датчик вибрации АВС 134
Назначение:
Измерение вибрационных и ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и других видах промышленности для испытаний конструкций и машин. Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
- Чувствительный элемент вибропреобразователя – компрессионного типа;
-
Вибропреобразователь выполнен по однопроводной заземленной электрической схеме;
-
Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность;
-
Корпус вибропреобразователя выполнен из сплава ВТ1-0;
- Базовая модификация вибропреобразователя (АВС 134) предназначена для измерения высокоинтенсивных ударных ускорений (до 30000 g);
-
Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ;
-
Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4 мм.;
-
Включен в Госреестр средств измерений РФ под №24038-02.
Технические характеристики:
Параметр |
АВС 134 |
- 01 |
- 02 |
- 03 |
- 04 |
- 06 |
Коэффициент |
1,4 |
5,5 |
11 |
22 |
45 |
90 |
Диапазон рабочих частот, Гц |
20 … |
20 … 20000 |
20 … |
20 … |
20 … |
20 … 5000 |
Отн.коэффициент |
5 |
|||||
Основная погрешность, не |
5 |
|||||
Диапазон рабочих |
-196 … +200 |
|||||
Верхний предел ускорений |
5000 |
3200 |
1600 |
800 |
400 |
200 |
Масса (без кабеля), г |
16 |
17 |
18 |
20 |
25 |
30 |
