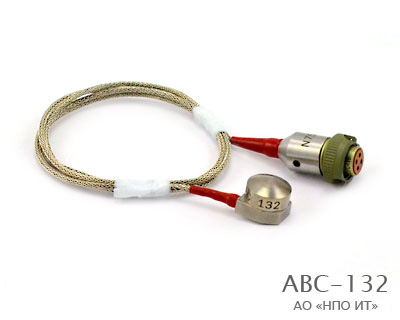

Датчик вибрации АВС 132
Назначение:
Измерение вибрационных и ускорений в широком диапазоне частот на объектах РКТ, летательных аппаратах; для контроля вибрации станков и малогабаритных механизмов, а также для использования в других видах промышленности.
Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
-
Чувствительный элемент вибропреобразователя – изгибного типа;
-
Вибропреобразователь выполнен по однопроводной электрической схеме;
-
Отличительная особенность вибропреобразователя – малый вес, высокая помехозащищенность, вибропрочность и надежность;
-
Корпус вибропреобразователя герметично уплотненный;
-
Модификации вибропреобразователя АВС 132-03, АВС 132-05 имеют особо
высокую емкость и удельную чувствительность в малых габаритах; -
Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ;
-
Крепление вибропреобразователя осуществляется при помощи шпильки с резьбой М2,5 длиной 4 мм или при помощи клеев холодного отверждения;
-
Включен в Госреестр средств измерений РФ под №24037-02.
Технические характеристики:
Параметр |
АВС 132 |
- 02 |
- 03 |
- 04 |
- 05 |
Коэффициент преобразования по |
7 |
1,4 |
50 |
45 |
40 |
Диапазон рабочих частот, Гц |
10 … 10000 |
10 … 8000 |
10 … 4000 |
||
Отн.коэффициент поперечного |
3 |
||||
Основная погрешность, не |
5 |
||||
Диапазон рабочих температур, °С |
-50 … +200 |
||||
Верхний предел ускорений |
20000 |
3200 |
1600 |
800 |
800 |
Масса (без кабеля), г |
3,3 |
