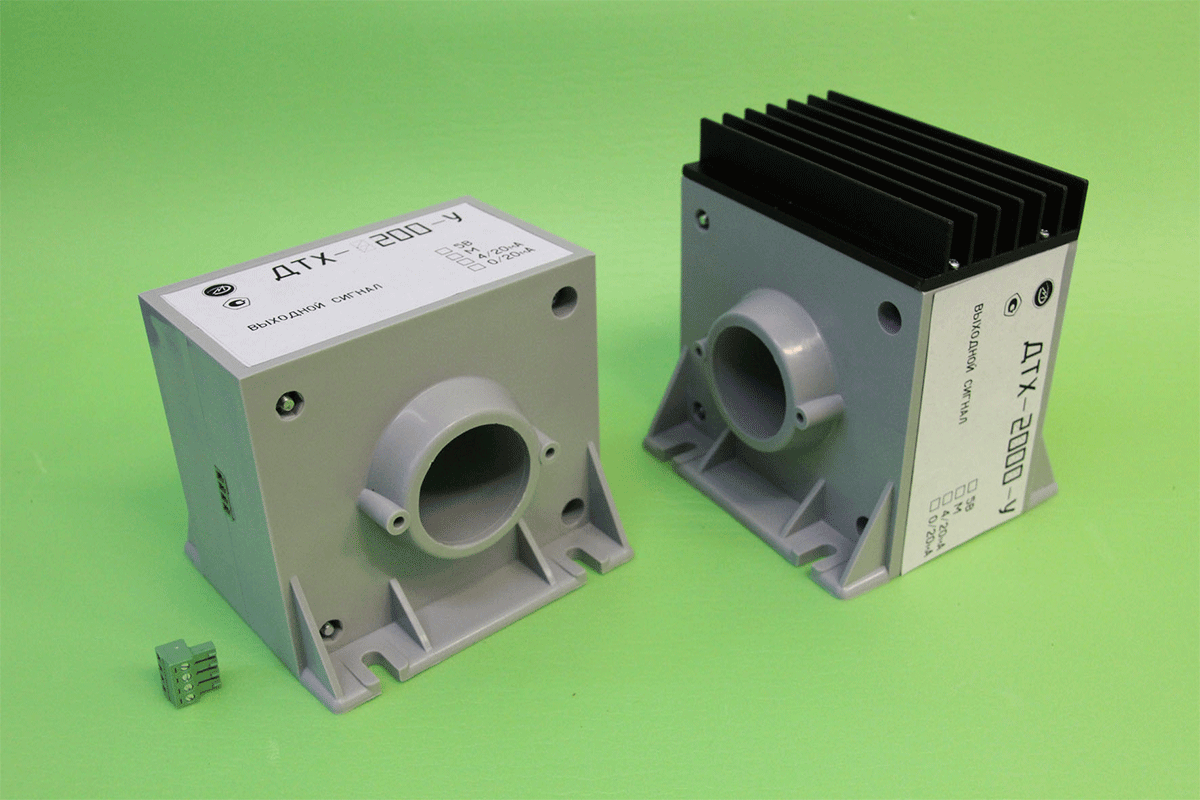

Датчики измерения тока ДТХ--У до 4000А
Назначение:
Преобразователи силы тока измерительные ДТХ-У предназначены для преобразования силы постоянного и переменного токов в цепях, гальванически изолированных от питания и выхода.
Описание:
Преобразователи состоят из замкнутого магнитопровода с обмоткой, датчиком Холла в его зазоре и печатной платы с электронной схемой обработки сигнала, размещенных в изолированном корпусе. Конструкция преобразователей предусматривает механическое крепление.
Основные преимущества:
-
Гальваническая развязка;
-
Возможность измерения постоянных и переменных токов;
-
Различные варианты выходного сигнала;
-
Магнитопровод ненасыщен.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон измеряемых токов, А |
0...4000 |
|
АЧХ на уровне ± 3 дб, Гц |
Не хуже 0-10000 |
|
Выходной ток (напряжение) при нулевом входном токе, мА (мВ) |
±4,66(17) |
|
Выходной ток при номинальном входном токе, мА |
1333 |
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
Диапазон рабочих температур,°С |
0 ... +70 |
|
Основная приведенная погрешность, не более, % |
0,7 |
|
Выходной сигнал при номинальном измеряемом токе, В |
5 |
|
Полоса пропускания, Гц |
0-10000 |
|
Источник питания, В |
±23,5 ... ±36,5 |
|
Диаметр отверстия под токовую шину, мм |
40 |
|
Ток потребления, мА |
1400 |
|
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В |
10000 |
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
20 |
|
Габаритные размеры, мм |
120х125х110 |
|
Масса, г |
900 |
