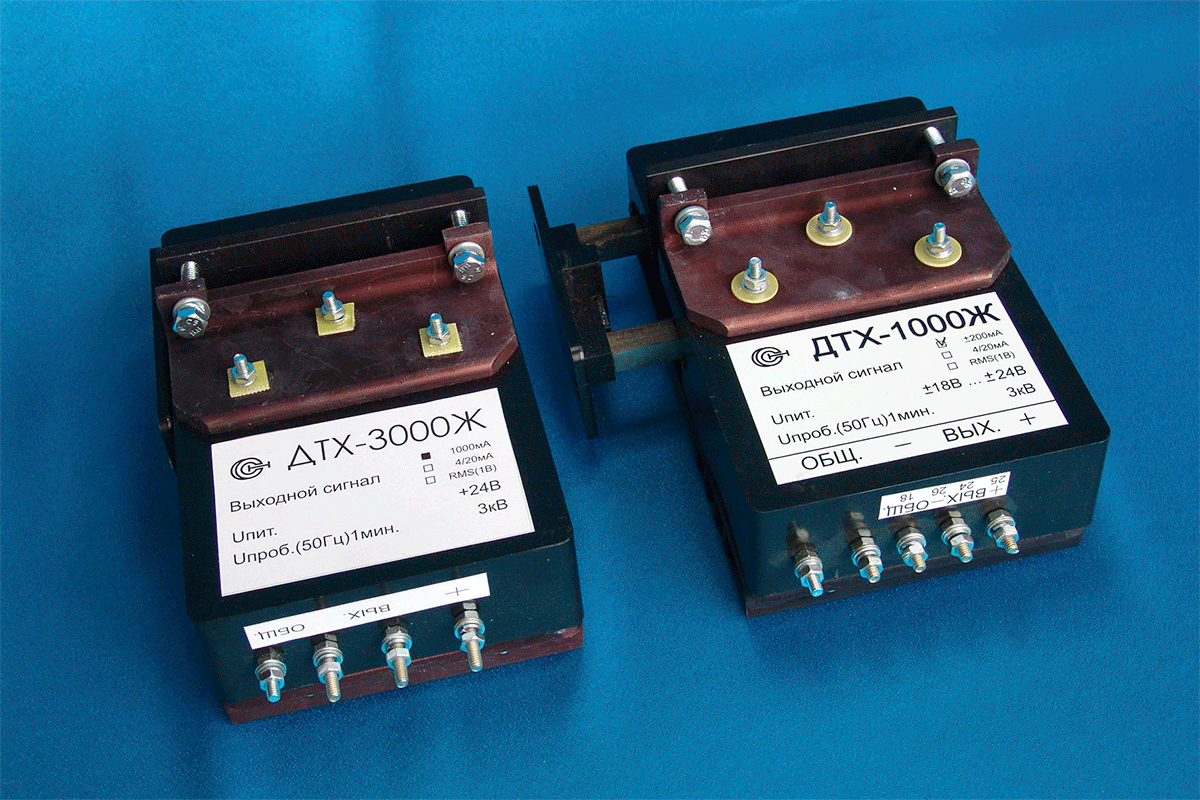

Датчики измерения тока ДТХ-1000Ж, ДТХ-1500Ж, ДТХ-3000Ж
Подробная информация:
Назначение:
Датчики разъемные предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) постоянного, переменного и импульсного токов в диапазоне до 1000А, 1500А, 3000А.
Особенности:
- Отверстие под плоскую токовую шину;
- Разъемный усиленный корпус;
- Магнитопровод ненасыщен.
| Характеристика | ДТХ-1000Ж | ДТХ-1500Ж | ДТХ-3000Ж |
| Диапазон измеряемых токов, А | 0...1000 | 0...1500 | 0...3000 |
| Допустимая перегрузка по измеряемому току, разы | 1,5 | ||
| Диапазон рабочих температур,°С | -20...+70 | ||
| Основная приведенная погрешность, не более, % | 2,5 | ||
| Выходной сигнал при номинальном измеряемом токе, мА (по требованию заказчика возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS) | 200 | 300 | 1000 |
| Полоса пропускания, Гц | 0-50000 | ||
| Нелинейность выходной характеристики, не более, % | 0,1 | ||
| Коэффициент передачи | 1:5000 | 1:3000 | |
| Напряжение питания, В | ±18 ... ±24 | ±24 ... ±36 | |
| Диаметр отверстия под токовую шину, мм | Прямоугольное отв. 10х87 | ||
| Габаритные размеры, мм | 194х118х82 | ||
| Масса, г | 700 | 900 | |
