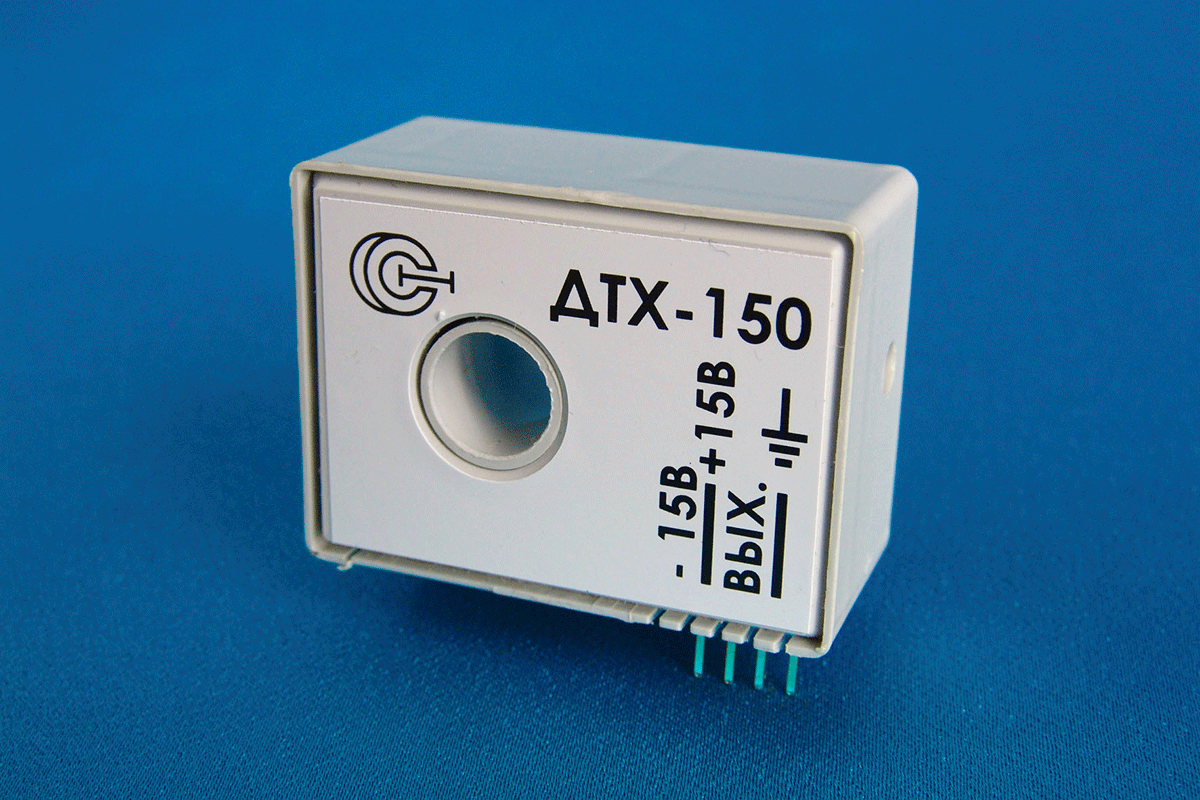

Датчики измерения тока ДТХ-50, ДТХ-100, ДТХ-150

Производитель:

Научно-исследовательский институт электромеханики

Подробнее о предприятии

Подробная информация:

Назначение:

Датчики предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) постоянного, переменного и импульсного токов в диапазоне до 50А, 100А, 150А.

Особенности:

Гальваническая развязка;
Возможность измерения постоянных и переменных токов;
Магнитопровод не насыщен;
Минимальные энергопотребление и масса;
Минимальные габариты;
Возможность монтажа на печатную плату.

Технические характеристики:

Характеристика	ДТХ-50	ДТХ-100	ДТХ-150
Диапазон измеряемых токов, А	0...50	0...100	0...150
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА (возможно изготовление датчиков с выходом TRUE-RMS или со стандартным токовым выходом 4/20 (0/20) мА. В этом случае они будут выполнены в корпусе ДТХ-T.)	25	50	75
Коэффициент передачи	1:2000
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 (±5%)
Диаметр отверстия под токовую шину, мм	10
