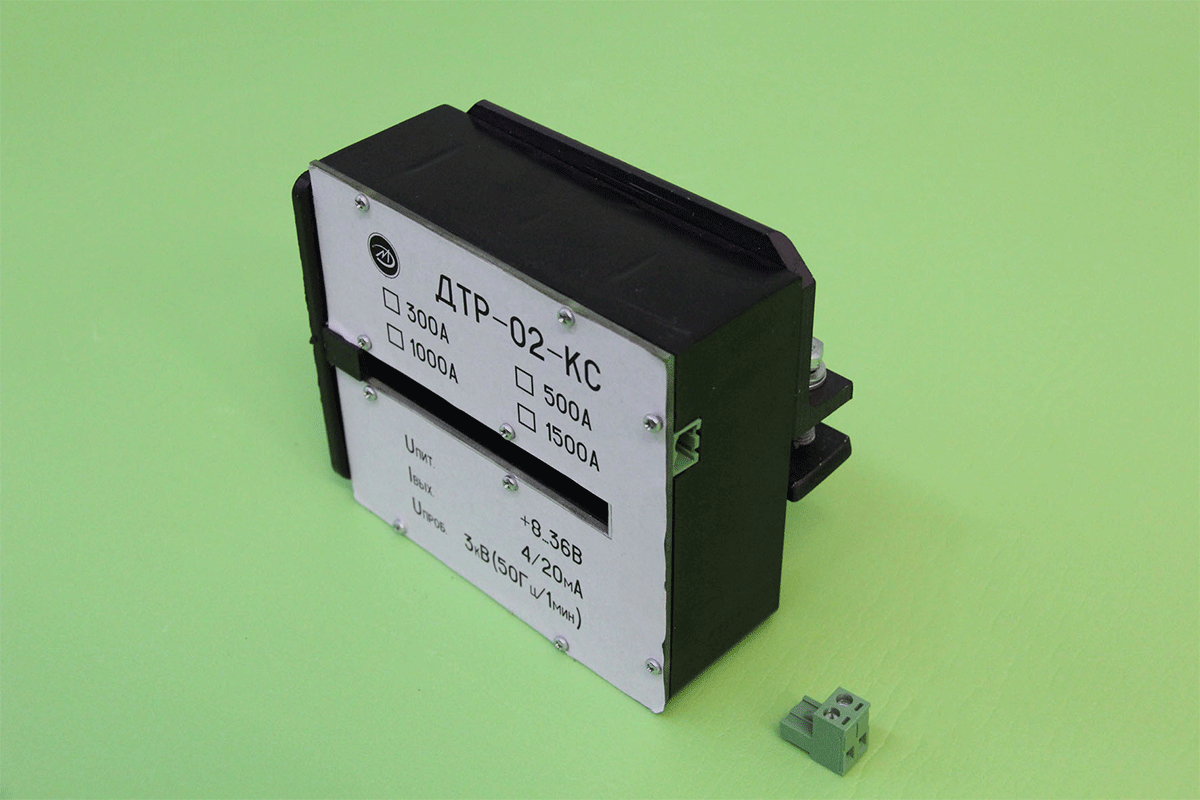

Преобразователи переменного тока ДТР-02 300А, 500А, 1000А, 1500А
Назначение:
Преобразователи разъёмные предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока в диапазоне до 5А,10А, 20А, 50А, 100А, 150А 200А, 300А. Преобразователи изготавливаются в виде автономного модуля. На выходе преобразователя сформирован стандартный сигнал 4/20 мА.
Технические характеристики:
|
Диапазон измеряемых токов, А |
300; 500; 1000; 1500 |
|
Полоса пропускания, Гц |
50 |
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
Выходной сигнал датчика, мА |
4/20 |
|
Основная погрешность измерения для частоты 50 Гц не более,% |
1,5 |
|
Ток потребления по цепи питания, не более, мА |
30 |
|
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ |
3 |
|
Диаметр отверстия под токовую шину, мм |
Прямоугольное отв. 10х82 |
|
Габаритные размеры, мм |
131х106х66 |
