Преобразователь УЦФ

Назначение:

Обеспечивает усиление, цифровое преобразование и фильтрацию сигнала, получаемого с пьезоэлектрических датчиков вибрации типа АВС, АНС и датчиков пульсаций давления типа ЛХ, ВТ, ДХС при измерении динамических процессов по четырем измерительным каналам. Работает с телеметрическими системами, имеющими входной цифровой и аналоговый интерфейс.

Особенности:

• Высокая надежность;
• Стойкость к воздействию вибрации, ударов, линейных ускорений, акустических шумов;
• Формирует напряжения питания для согласующего устройства акселерометра в модификациях с входом по напряжению;
• Обеспечивает проверку исправности измерительных каналов совместно с датчиками;
• Изготавливается по «Положению РК-98»;
• Вид приемки – ОТК, ПЗ.

Исполнение:

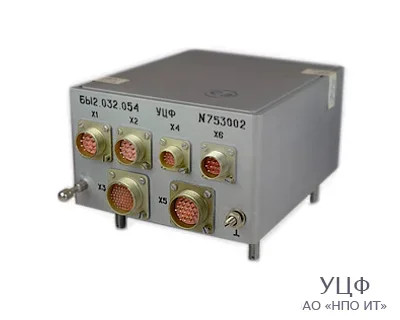

Преобразователь выполнен в герметичном корпусе с амортизаторами.

Технические характеристики:

Частотный диапазон: по напряжению, Гц по заряду, Гц	1 … 4000 20 … 4000
Коэффициент преобразования: по напряжению, мВ/ мВ	128; 64; 32; 16; 8; 4; 2; 1
по заряду, мВ/пКл	32; 16; 8; 4; 2; 1; 0,5; 0,25
Напряжение питания, В	22-34 (27 номин.)
Мощность потребления, не более, Вт	6
Выходной сигнал: Аналоговый, В цифровой	0 … 6 RS-485
Напряжение ступеней сигнала проверки функционирования, мВ	(40±4); (80±8); (320±32); (1250±125)
Основная погрешность, %	3
Диапазон рабочих температур, °С	-40 ... +55
Масса, г	1000
Ресурс работы в нормальных условиях, ч	500
