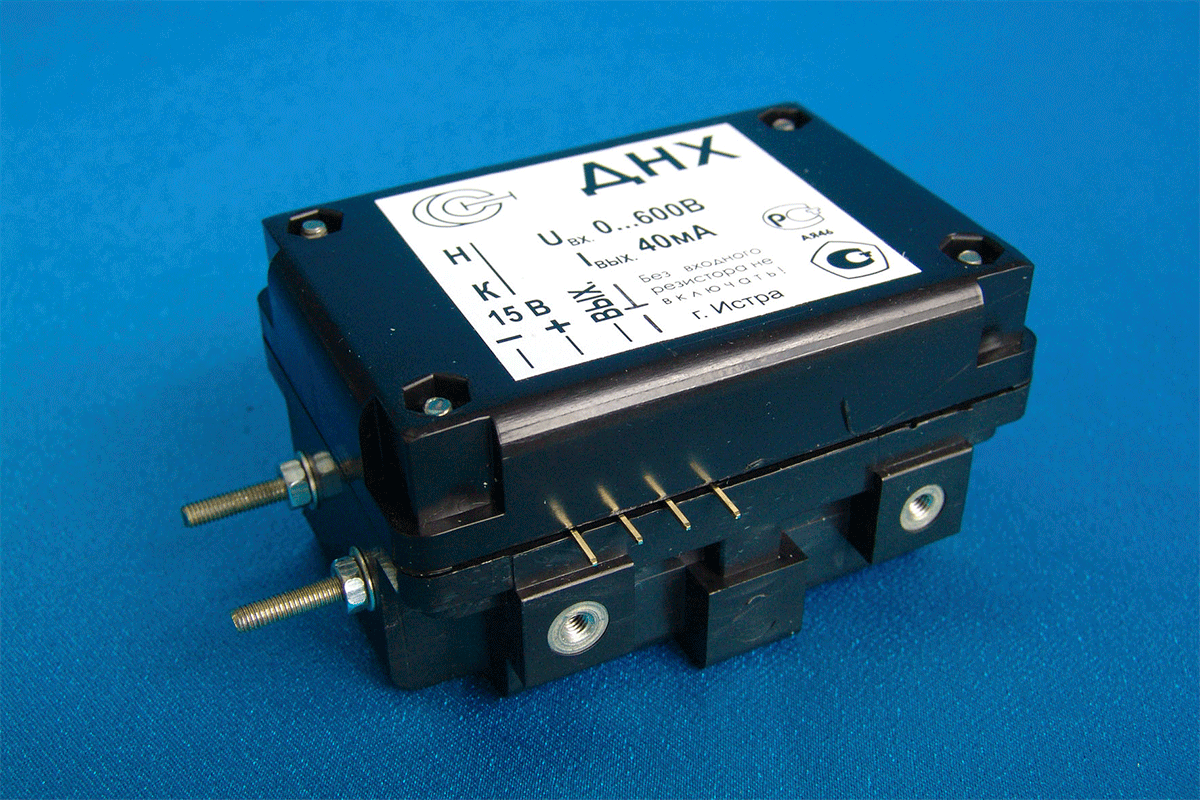

Преобразователи измерительные напряжения ДНХ
Назначение:
Датчики предназначены для бесконтактного измерения напряжения постоянного и переменного токов в диапазоне от милливольт и до 5 000 Вольт.
Описание:Датчики изготавливаются в виде автономных модулей. Измеряемое напряжения преобразуется в датчике в ток и далее на выходе датчика формируется стандартизованный сигнал, повторяющий форму исследуемого тока и пропорциональный измеряемому напряжению.
Технические характеристики:
|
Диапазон измеряемых напряжений, В |
60; 100; 200; 300; 500 |
|
Входной номинальный ток, Iном, мА |
10 |
|
Выходной сигнал датчика, мА |
40 |
|
Основная приведенная погрешность, не более, % |
1 |
|
Нелинейность выходной характеристики, не более, % |
0,1 |
|
Начальный выходной ток при нулевом измеряемом напряжении, мА |
0,2 |
|
Пробивное напряжение между измеряемой и измерительной цепями, не менее, кВ |
4 |
|
Напряжение питания, В |
±15 |
|
Ток потребления по цепи питания, не более, мА |
50 |
|
Габаритные размеры, мм |
95х54х65 |
|
Масса, г |
210 |
